AFE7444IABJ四通道宽带射频采样模拟前端 (AFE)的中文

AFE7444IABJ 具有 14 位 9-GSPS DAC 和 3-GSPS ADC 的四通道射频采样 AFE，无旁路模式

AFE7444IABJ 的说明

AFE7444IABJ是一款基于 14 位 9 GSPS DAC 和 14 位 3 GSPS ADC 的四通道宽带射频采样模拟前端 (AFE)。该器件在高达 6 GHz 的射频下运行，无需额外的频率转换级即可将射频直接采样到 C 波段频率范围内。这种密度和灵活性的改进使高通道数、多任务系统成为可能。

DAC 信号路径支持内插和数字上变频选项，可提供高达 800 MHz 的信号带宽。差分输出路径包括一个数字步进衰减器 (DSA)，它可以调整输出功率。

每个 ADC 输入路径包括一个双 DSA 和 RF 和数字功率检测器。灵活的抽取选项提供了数据带宽的优化。

8 通道 (8 TX + 8 RX) 子类 1 兼容 JESD204B 接口的运行速度高达 15Gbps。可旁路的片上 PLL 通过可选的时钟输出简化了时钟操作。

AFE7444IABJ 的特性

• 四个 14 位 9 GSPS DAC
  • 高达 800 MHz 的信号带宽
  • 每通道 1 个 DSA 调谐输出功率
• 四个 14 位 3 GSPS ADC
  • 高达 800 MHz 的信号带宽
  • NSD：–151 dBFS/Hz
  • AC 性能 atf IN = 2.6 GHz，–3 dBFS
    • 信噪比：55 dBFS
    • SFDR：73 dBc HD2 和 HD3
    • SFDR：91 dBc 最差杂散
  • 每通道 2 个 DSA 扩展动态范围
  • 射频和数字功率检测器
• 射频频率范围：10 MHz 至 6 GHz
• 快速跳频 < 1 µs
• 接收数字信号路径：
  • 每个 ADC 双 DDC
  • 3 相相干 32 位 NCO perDDC
  • 抽取比：3x 到 32x
• 传输数字信号路径：
  • 带有 32 位 NCO 的每个 DAC 的 DualDUC
  • 插值比：8x 至 36x
  • Sin(x)/x 校正和可配置延迟
  • 功放保护(PAP)
• JESD204B接口：
  • 8 个收发器，速率高达 15 Gbps
  • 子类1多芯片同步
• 时钟：
  • 带旁路选项的内部PLL和VCO
  • 时钟输出高达 3 GHz，带时钟分频器
• DAC 功耗：1.7 W/ch at 9 GSPS
• ADC 功耗：1.8 W/ch at 3 GSPS

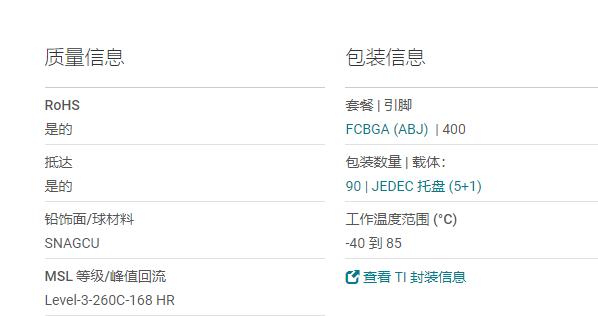

• 封装：17-mm x 17-mm FC BGA，0.8-mm 间距
