HMC347非反射交换芯片

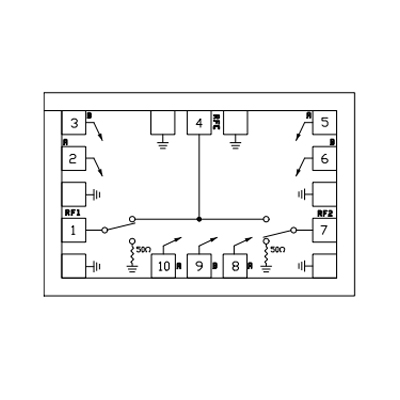

HMC347B 是一款宽频、非反射、砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT)、单刀双掷 (SPDT)、单片微波集成电路 (MMIC) 芯片。因为采用片内通孔结构，该交换芯片在 0.1 GHz ~ 20 GHz 的频段内工作，插入损耗为 1.7 dB，在 20 GHz 时隔离度为 46 dB。

该交换芯片由两个负控电压输入 (VCTL = −5 V / 0 V) 供电，无需另外电源，且不消耗电流。HMC347B 的 RFx 焊盘通过一条 3.0 mil × 0.5 mil 的最小号连接带与 50 Ω 条传输线连接，可获取所有电气性能数据。

宽带频率范围：0.1 GHz ~ 20 GHz
非反射 50 Ω 设计
低插入损耗：​20 GHz 时为 1.7 dB
高隔离：20 GHz 时为 46 dB（典型值）
高输入线性度
输入 P1dB：25 dBm（典型值）
输入 IP3：41 dBm（典型值）
高功率处理能力
27 dBm 通路
25 dBm 终止路径
10焊盘 1.3 mm × 0.85 mm × 0.102 mm 芯片

应用

测试仪器仪表
微波射频和甚小孔径终端 (VSAT)
军用射频、雷达和电子对抗 (ECM)
宽频带电信系统
