HMC1131LC4功率放大器

HMC1131是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)驱动放大器，工作频率范围为24 GHz至35 GHz。 HMC1131在24 GHz至27 GHz范围下提供22 dB增益、35 dBm输出IP3和24 dBm输出功率（1 dB增益压缩），功耗为225 mA（采用5 V电源）。 HMC1131可提供25 dBm的饱和输出功率，采用紧凑型4 mm × 4 mm无引脚陶瓷芯片载体封装（24-引脚LCC）。 HMC1131是一款适合各种应用（范围为24 GHz至35 GHz）的驱动放大器，包括点到点无线电。

高饱和输出功率(PSAT)： 25 dBm
高输出三阶交调截点(IP3)： 35 dBm
高增益： 22 dB（24 GHz至27 GHz）
针对1 dB压缩(P1dB)的高输出功率： 24 dBm
直流电源： 5 V (225 mA)

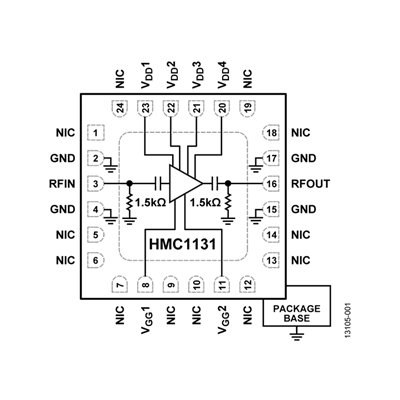

紧凑型24引脚、4 mm × 4 mm LCC封装

应用

点对点无线电
点对多点无线电
VSAT和SATCOM
