思为无线：2.4g无线模块原理图解析

在我们选购2.4g无线模块时，想要更清楚的了解2.4g无线模块的性能原理，最好的办法就是查看模块的内部原理图，它可以帮助我们更快且更清楚的了解到模块的性能原理。考虑有很多用户或者刚进入物联网的小伙伴们对内部原理图不是非常了解，今天思为无线以RF2401F27无线模块为例，给大家讲解一下2.4g无线模块的内部原理图是怎么去解析的。

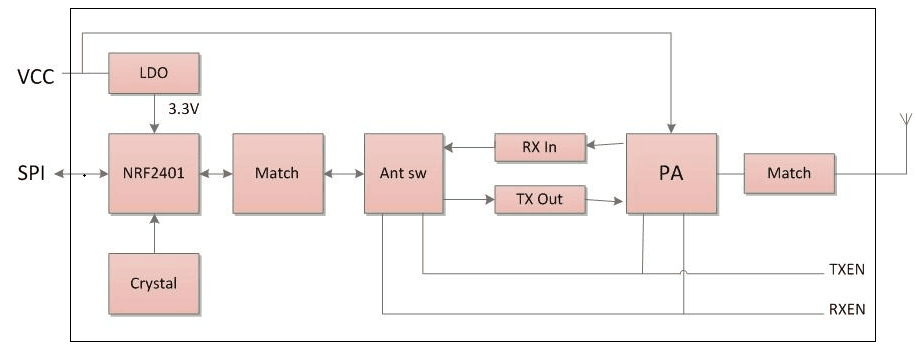

（RF2401F27无线模块内部原理图）

第一步：我们得先了解RF2401F27 2.4g无线模块都是有那些电路部件组成的：

LDO：降压电路，功能是输入限定范围内 输出稳定的电压值 给各电路供电。

NRF2401：核心芯片，整个RF2401F27无线模块的最重要IC芯片。

Crystal：晶振，主要功能是产生频率。

Match：匹配电路

PA：我们常说的功率放大器，之前有写过如何放大无线模块的功率，这个PA就是其中 之一的途径。

Ant sw：天线开关

RX in：接收电路

TX Out：发射电路

TXEN、RXEN：使能脚，用于控制Ant sw（天线开关）

VCC：电源输入

SPI：电平接口

如图所示，当NRF2401芯片输出信号时，首先经过发射匹配电路后到电路天线开关，然后经过PA放大电路放大信号，最后经过天线匹配电路输出到天线，由天线辐射出去，这就是RF2401F27无线模块一个完整的发射流程。

发射流程：由于RF2401F27无线模块接收信号时是不需要通过PA功率放大器，所以当信号由天线接收后首先经过天线的匹配电路，然后走RX In接收电路到Ant sw天线开关，最后进过Match匹配电路进入NRF2401芯片中。

今天的2.4g无线模块原理图就解析到这了，您是否明白这个原理图的解析流程呢? 如果您还有什么不明白的地方或者需要了解其他问题，欢迎随时联系思为无线。
