现在很多产品要用到无线技术，如无线教学麦克风，无线扩音器。无线游戏耳机等音频产品。那无线产品是怎么工作的？2.4G无线技术是目前市场最成熟的技术，为什么这么说？目前无线技术有FM,射频，红外，和2.4G无线传输。FM保密性不强，音质不佳。红外指向性要求太高。而2.4G无线不仅避免以上缺陷，还具备保密性强，携带体积小，传输距离远，双通道双工，传输快带大等优点。

那2.4G无线模块的工作原理是怎样的呢？无线传输的目的在于解放自己，用无线技术取代有线连接。怎么取代？简单来说2.4G无线传输通过接受模块接受音源处理发射电磁波，接受模块接受被发射模块辐射到空中的电磁波，在通过数模转换传给喇叭。

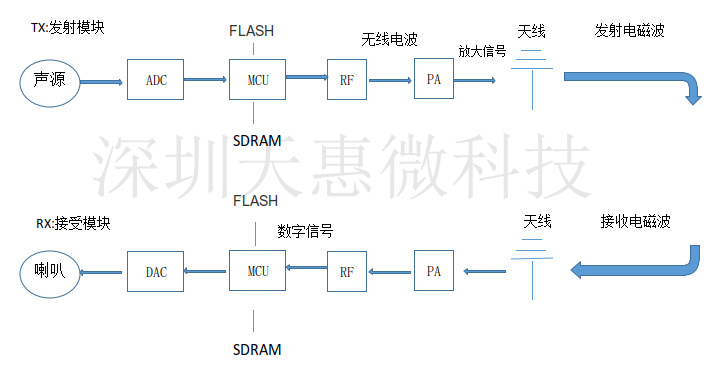

以麦克风收发模块为例：

ADC/DAC：模数转换器/数模转换器

MCU: 单片微型计算机(相当电脑CPU)

FLASH:存储芯片(相当于电脑硬盘)

SDRAM:同步动态随机存储器(相当电脑内存)

RF:无线射频

PA:功率放大器

如上图所示，发射模块采集到声源经过模数转换将模拟信号转为数字信号，在经过MCU代码运行处理即中央处理器之后（MCU可将转换器，电源，USB,内存等周边接口整合在一个芯片上）通过RF射频，把数字信号辐射到空中形成电气波。为了获得更远的传输距离可以通过PA放大电电磁波信号，最后通过天线发射出去。接收模块天线接到发射模块发射出来的电磁波，通过PA放大信号在经过RF转换为数字信号，同样通过MCU处理最后通过数模转换成模拟信号通过喇叭将声音传送出去。一个完整的无线传输原理大概就是这样。当然，不管是发射模块还是接收模块都要电源驱动，就收模块音源可用3.5Lline in接口或内置咪头。

最后附一张天惠微2.4G麦克风PCBA实物图
