LoRaWan网关LoRaWan1301的发射功率测试

功率是无线模块重要的参数之一，无线模块功率越大，传输距离就越远，但相应的产生的功耗也越高。大家都知道无线模块在出厂时是如何进行发射功率测试的吗？今天思为无线为大家演示LoRaWan网关 LoRaWan1301的发射功率如何是如何进行测试的。

一、待测试无线模块

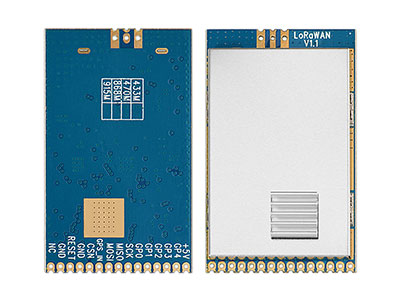

LoRaWan网关LoRaWan1301

二、所需工具和仪器

频谱仪，直流电源，静电手带，电流表，产品功能测试架

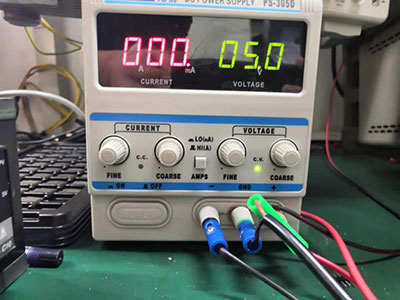

（直流电源）

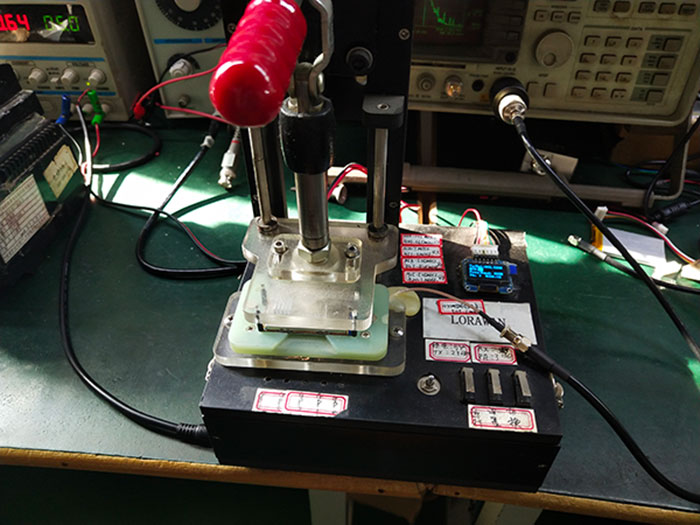

（产品功能测试架-将LoRaWan网关LoRaWan1301按正确方向放入产品功能测试架的夹具中）

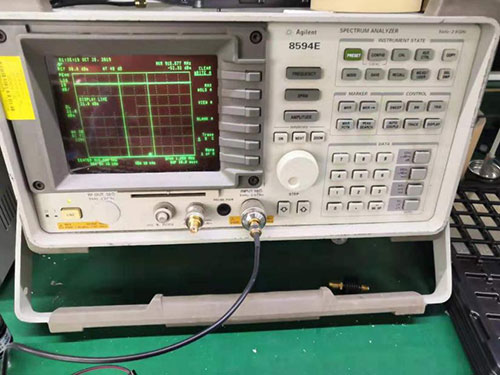

（频谱仪）

三、测试指标

1、工作电压：DC5V

2、发射功率：>22dBm

3、中心频率误差：<1KHz

4、发射电流：<480mA

四、测试流程

4.1、戴上静电手环，将电源电压设在5V。

4.2、将频谱仪的中心频点设成带测模块的工作频点，具体频点看LCD显示，DEMO板的频率设成待测模块一致，接上显示器和手标。例如433M模块，那参数设置如下图显示：BAND:868M，PA:3，MODE:TX

具体频率参数见下表格：

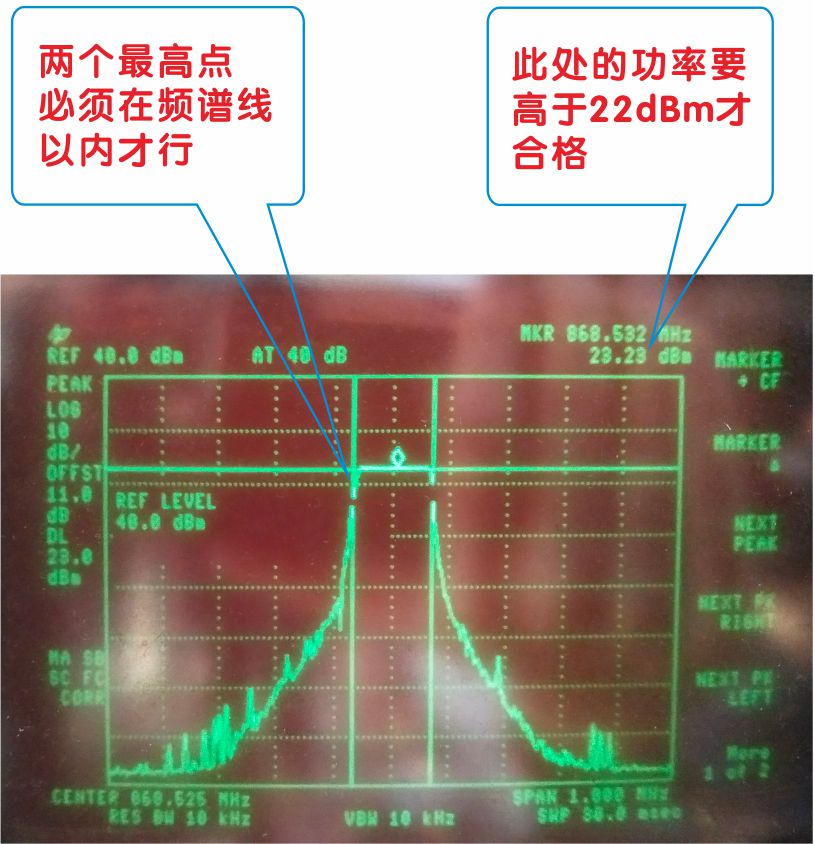

4.3、将模块按正确方向放入测试夹具中，上电时，测试架上的GPO-GP4的灯上电要全亮一秒再灭，按下测试架的运行键。频谱仪上要显示功率大于22dBm，频率在范围以内，见下图：

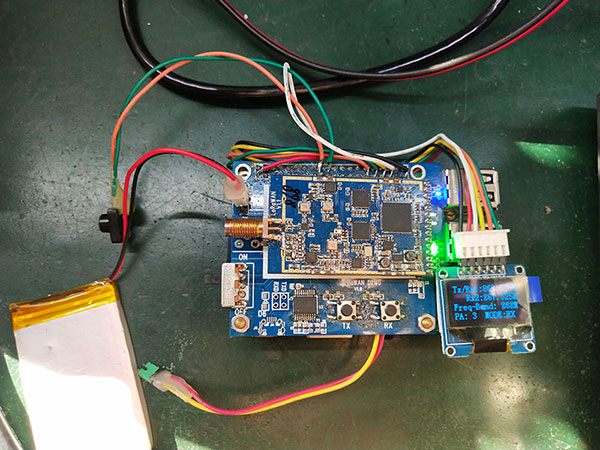

4.4、通讯测试时，接收板的绿灯要闪烁。

4.5、以上的4.4和4.5项测试都正常才是合格产品。

五、注意事项

1、直流电源与测试夹具的电源连接不能接反，且直流电源电压设定后不能随便调节。

2、频谱仪的参数设置完成后不能随便改动。

3、电源仪器都要可靠性接地。
