PDS工艺和低温导电银浆简介

PDS工艺和低温导电银浆简介

PDS就是Printing Direct Structure英语单词的缩写，翻译过来就是直接移印工艺。

PDS工艺是一种在产品上直接印刷Pattern的新MID工艺技术。 在成型的壳体上，利用移印印刷技术直接在壳体上印刷导电银浆做成金属天线形状，无需电镀，是一种高可靠、低成 本、环保的工艺方案。

PDS工艺的技术原理是在钢板上利用感光胶曝光，显影蚀刻，通过移印机器利用特种胶头，将图案印刷在产品上去，然后通过热固化制作最终的天线。该技术的优点是可直接印刷电路，不需要特殊激光改性材料，成本低,只需要PDS移印导电银浆AS6088或者AS6089。

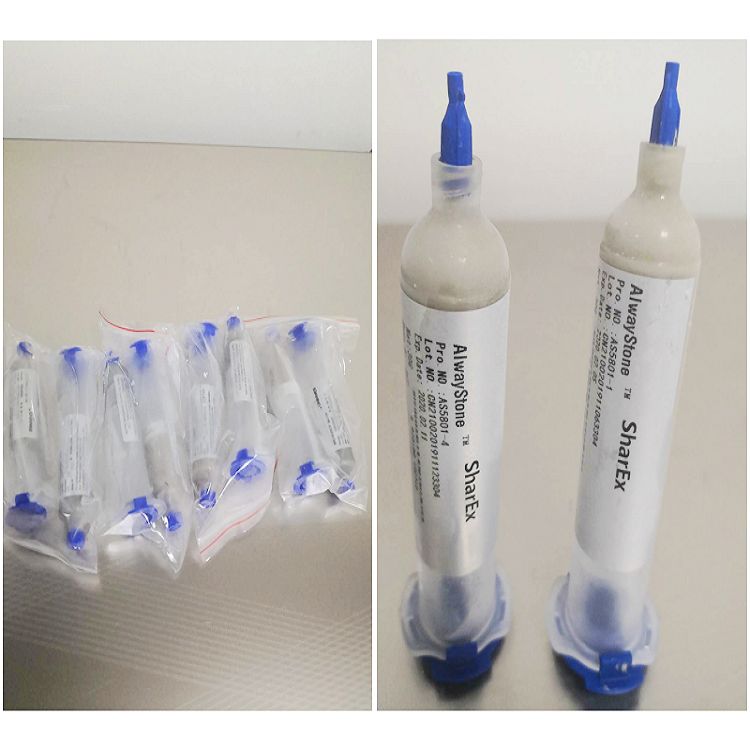

AS6088馈点银浆

PDS是一种印刷手机天线的移印工艺，将导电银浆AS6088或者AS6089涂敷到工件表面，然后通过多层印刷银浆，以形成导电立体电路。PDS的优势在于可直接印刷电路，不需特殊激光改性材料，可大幅降低成本。在天线设计中比较难处理在转角，通孔的结构上都可实现电路导通，从而节省手机的净空间，使手机变得更加轻薄绚丽。

PDS技术是一种可提升无线射频（RF）特点的内置型天线制造方法，是只在特定的塑料材料的印刷部位上利用导电油墨形成环保无电解镀层，提升RF特点与可靠性的专利工艺技术。

PDS工艺是在塑胶壳的上表面印刷天线图样，该天线图样需要从塑胶壳侧面延伸至下表面，与手机电路板连接的馈点部位连接，从而实现天线和电路板连接成功。对过孔银浆AS6081的要求极高：比如低温固化，过孔后无气泡，和线路银浆AS6089以及馈点银浆AS6088能相互兼容等。

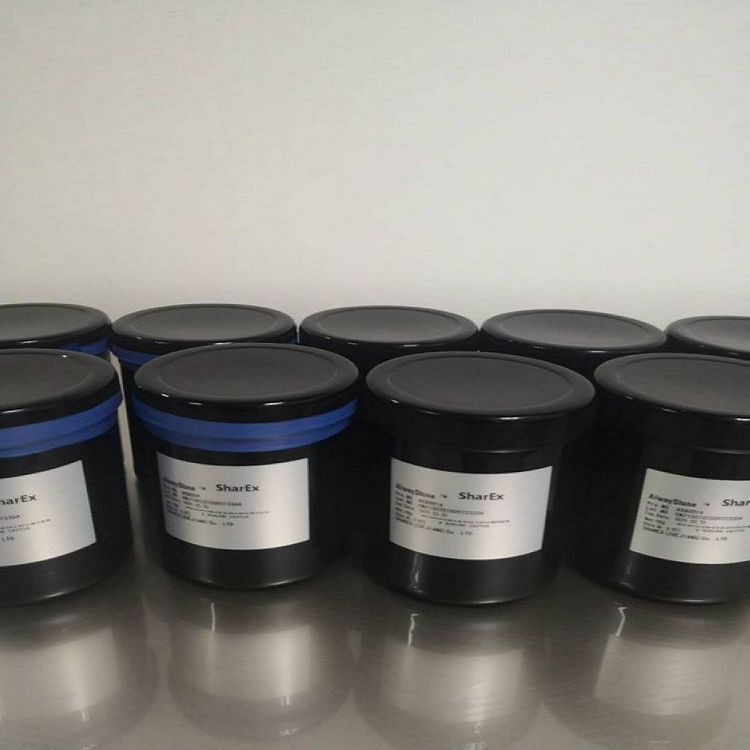

PDS天线专用移印导电银浆AS系列的优势：可移印、解析度好，电阻值低、低温快干。目前国、内外高端品牌机型都已经量产。
