一个简单的FM发射机电路图

单晶体管FM发射器电路非常有名，因为它易于构建且成本更低。这些发射器电路可能无法像使用专用 FM 芯片的电路那样提供长距离，但它可以完成工作。本文向您展示一个简单的FM发射机电路图，并详细解释了其工作原理和器件选择方法。该无线电发射器传输的信号范围可达20m-30m。该电路由3.3V电池供电，包括一个NPN晶体管、一个LC谐振电路和一个天线。

所需组件

天线

晶体管 2N3904

感应器

可变电容器

电阻器和电容器

驻极体麦克风

电池（3.3 V）

调频发射机的工作原理

在FM发射电路中，微弱的音频信号（消息信号）是借助具有高功率的载波信号传输的。然后，这个强大的载波信号通过一个称为调制的过程（在这里解释）使用实际的音频信号进行调制或编码。该调制信号具有足够的功率，可以通过天线进行辐射。这反过来又由FM接收器接收，这些接收器被调谐以拾取发射频率的信号并解调以恢复原始音频信号。

FM信号是通过改变载波频率获得的，它有两个频率，即消息信号频率和载波信号频率，这样就可以传输消息信号，并在接收器处获得原始信号。

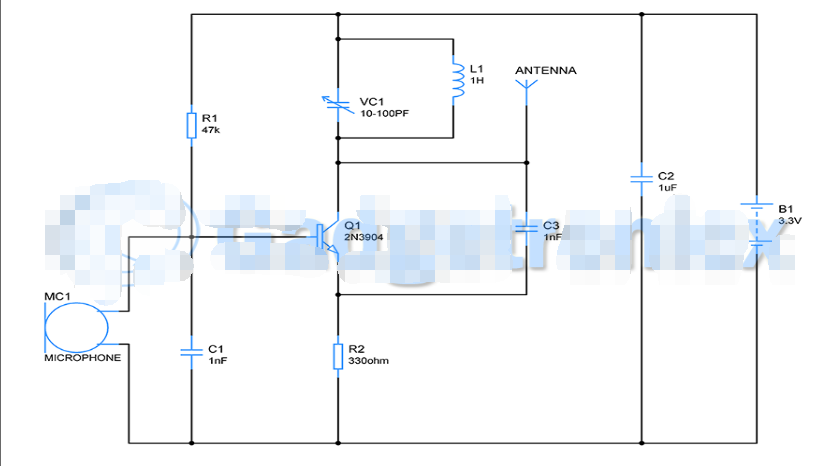

调频发射电路

该电路显示了电源为3.3 V的FM发射器。麦克风用于接收音频信号，该信号使用电阻器供电和偏置，麦克风内部有一个电容板，当音频波撞击其振膜时，该电容板在其两端产生电压。当用户与麦克风交谈时，分压器结处的电压会发生变化，从而产生音频信号。电容C1从音频信号中去除直流噪声，并将其馈送到晶体管Q1的基极。。

晶体管跟随输入的音频信号。这里重要的是LC槽电路。该坦克电路基本上产生固定频率的信号。当电流流过电感器时，它会抵抗电流，而电容器则充电到 Vcc 的水平。当电容器达到Vcc时，它停止充电并强制电流通过电感器。电容器上积聚的电荷在推动电流通过电感器时耗尽。这种电荷通过指示器周围的磁场表现出电感。

现在电容器中将没有电荷，电感器开始放电，将电流推到电容器，同时以相反的方向充电。该循环继续，整个油箱电路将产生固定频率的信号。这是由公式给出的

该固定频率的信号将使用晶体管输入的音频信号进行调制。然后将调制后的信号辐射到天线。通过这种方式，它可以传输音频信号并到达 30 米内的任何接收器。

注意：

电容器VC1的电容可以使用微调器改变。这将改变载波信号的频率。

增加电路的电源电压将增加辐射功率，从而增加范围。
