LTE-A载波聚合技术的信道栅及GB介绍

1.3 信道栅

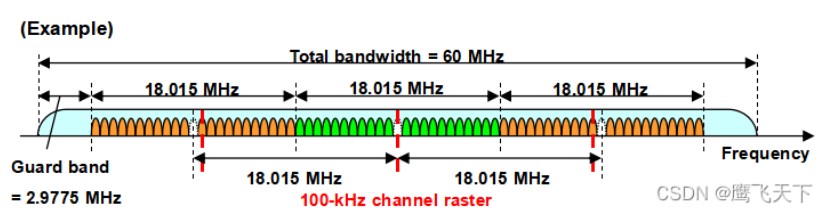

信道栅的定义实际上是两方面的折中： （1）提供足够的灵活性，能够用来指定小区在各种系统带宽、不同频段下的载波频率；能够支持运营商对载波频率进行小的调整以控制邻道干扰。 （2）Channel raster不能够太小，以减少UE小区搜索的时间。 DOCOMO在#54bis 会议上提出2 个选择： Option 1: Center frequency of every component carrier does not need to be on 100-kHz channel raster Option 2: Center frequency of every component carrier should be located on 100-kHz channel raster Option 1是基于Rel-8 LTE带宽定义的连续的子载波的使用。包括DC子载波的100RBs应用于每个CC，很明显，除了中间的CC，其他的CC中心频率都不在100kHz上。因此，Rel-8 LTE终端仅仅被支持使用中心CC。如图：

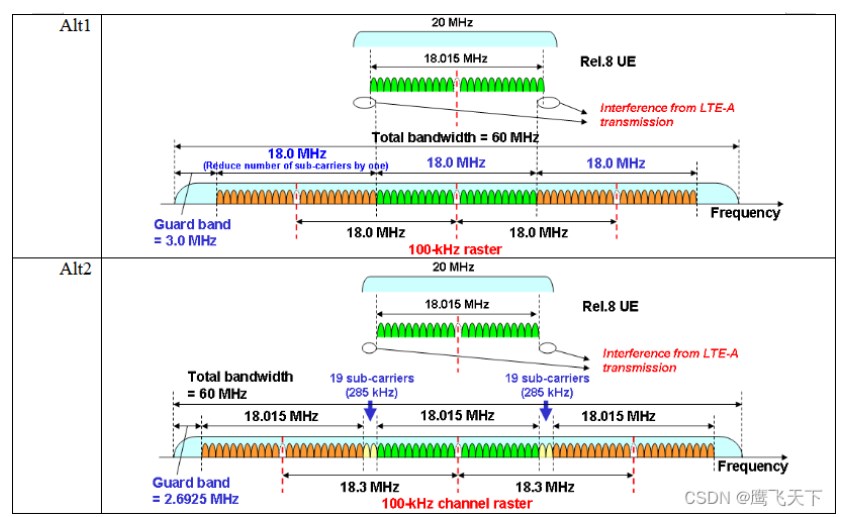

Option 2支持每个CC的中心频率在100kHz上，NTT DOCOMO和TI都提出两种不同的方法使各成分载波的中心频率在100kHz上。图表

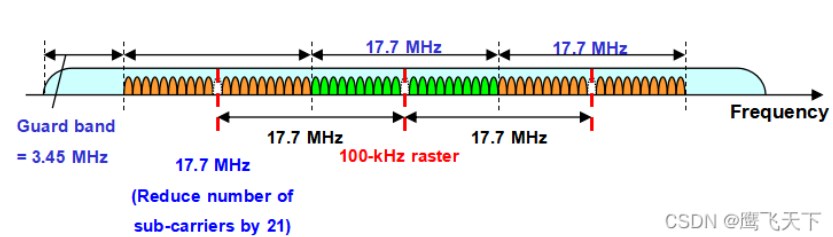

其中，Alt 1是通过在成分载波之间减少一个子载波来实现的；Alt 2是通过在成分载波之间增加19个子载波（285kHz）（空载波或者有用）来实现的。 Alt 1和Alt 2相比有更大的保护带宽，降低了频谱效率。同时TI公司认为应该在保护带宽和频谱效率之间权衡，在CC之间插入偌干个空子载波。 而DOCOMO在#54bis上还提出一种通过减少子载波数量的方法，通过减少21个子载波来达到各成分载波中心频率在100kHz的目的。如图表：

连续的各个成分载波的中心频率在100KHz上，确保Rel-8 UE能够被每个成分载波支持。为了对R8终端可见，爱立信也赞成option 2的建议。 在#55次邮件会议中，大体上都同意100KHz的信道栅。

1.4 Guard Band

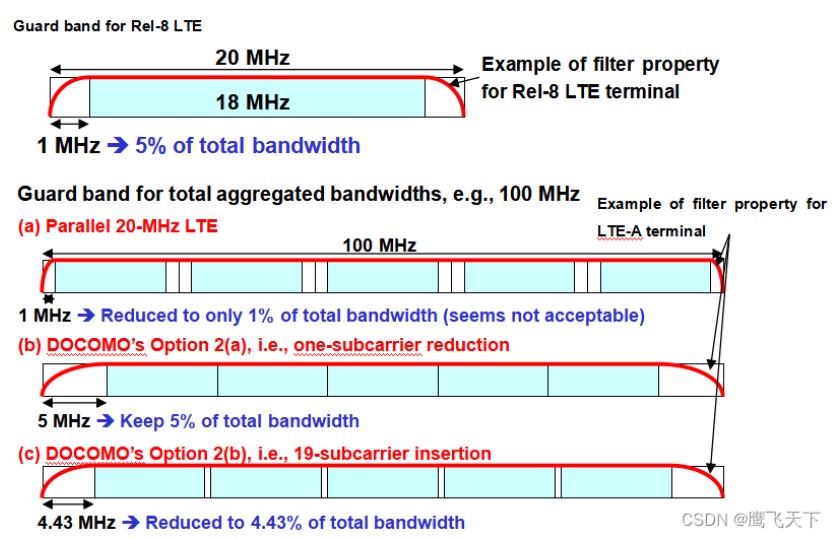

关于载波聚合中各成分载波之间是否需要Guard Band，NTT DOCOMO给出建议和仿真结果。下图是Rel-8的保护带宽，以及载波聚合后100MHz的保护带宽。

聚合3个20MHz带宽的载波（没有保护带宽）和一个20MHz的载波相比较BLER性能。 仿真条件： Measure BLER of center component carriers among contiguous component carriers 64QAM and turbo code with R = 1/2 Apply raised-cosine filter with roll-off factor of 0.22 Without quantization of ADC 仿真结果：

从图可以看出并没有因为没有保护带宽而导致性能下降。因此，DOCOMO的观点是：由于连续CC之间没有保护带宽带来的损失是可以忽略的，及时没有保护带宽，只要子载波间隔是15kHz，载波仍然保持正交性。
