分享两个容易构建的RF检波器电路

在这篇文章中，我们将讨论几个非常容易构建的RF检波器电路，这些电路可用于检测或检测可能漂浮在周围大气中的RF电噪声。

什么是射频

RF代表射频，这是一种在大气中传输的电干扰，每当电气系统中存在电压/电流波动时。

无论是静电（DC）还是来自邻近架空电线的电容连接交流电，发动机的噪声尖峰或手机的射频波，都会导致世界的电磁干扰和噪声。

射频噪声可以是高电平噪声，例如在雷暴闪电、焊接期间，也可以是非常微小的噪声，例如当您点击气体打火机时。

电子电路如何检测射频

如果电子电路具有未连接高阻抗端的半导体，则RF噪声或RF信号可能会干扰其工作。每当这种高阻抗输入保持开路和断开时，就会拾取噪声。

这实际上是电子设备由于RF干扰而可能面临的问题，这可能导致其输出放大RF干扰并引起相应的输出电压波动。

然而，上述问题成为我们的射频检波器电路的优势，每当检测到我们的电路的射频干扰时，我们就用它来照亮LED。

使用晶体管

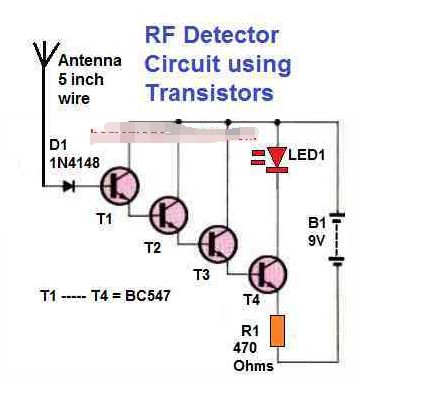

如下图所示，在我们的第一个RF检波器电路中使用了达林顿连接，使用具有相当高输入阻抗的超高增益模式的晶体管。

如果假设图表中的每个晶体管的电流增益（β）为150，则总β变为150 x 150 x 150 x 150 = 506250000，输入阻抗可能为506250000 x 470欧姆，或几乎237937500000欧姆或237937.5兆欧姆。

由于泄漏，上述结果实际上可能并不像看起来那么高。从本质上讲，该电路的困难在于前几个晶体管内或附近的任何RF信号都会大幅增强。这很可能就是为什么只有少数晶体管可以有效工作的原因。

然而，要使这种简单的晶体管RF检测器工作，需要在湿度降低的情况下使用超级清洁的酒精洗涤veroboard。

温度变化、晶体管上的光束和其他入站信号几乎肯定会触发电路，并可能使其不稳定。

采用IC 4001的CMOS电路

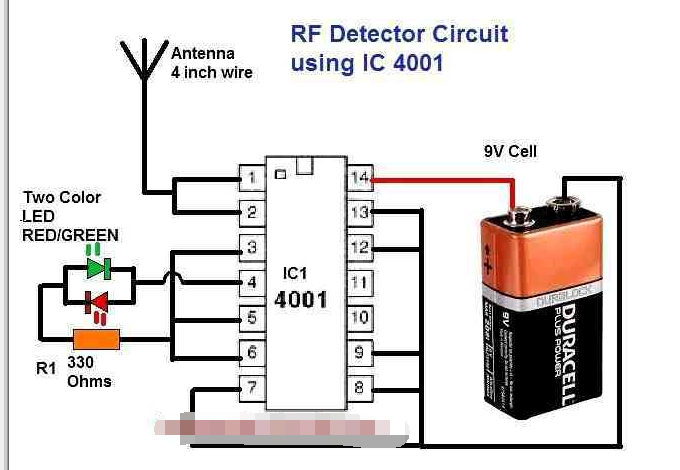

下图描述了另一种简化的RF检波器电路，该电路基于您可能喜欢玩的IC。

触摸或将手放在天线顶部会将 LED 翻转为绿色或相反;它也可能变成黄色或橙色，甚至完全关闭。

各种射频干扰，如来自手机的射频、雷电、交流嗡嗡声都可能导致 LED 响应这些干扰而闪烁。

本设计采用了CMOS集成电路的超高输入阻抗。它还说明了为什么这样的CMOS输入绝不能断开连接;电噪声会触发高度不可预测的性能。

在周围静电充足的旱季，您可能会期望获得最迷人的结果。

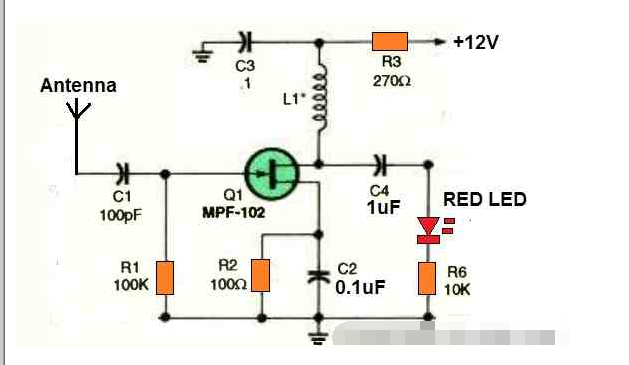

100 MHz 射频检波器

该电路能够检测高达100 MHz的信号，具体取决于L1的值。对 30 至 100 MHz 之间的信号使用 100 μH 扼流圈，对 2 至 30 MHz 之间的频率使用 1000 μH 扼流圈，对低于 3 MHz 的信号使用 2.5 μH 扼流圈。在电路中，FET用作宽带放大器。
