Wi-Fi天线耦合噪声（1）单纯使用基板

辐射噪声的静噪措施

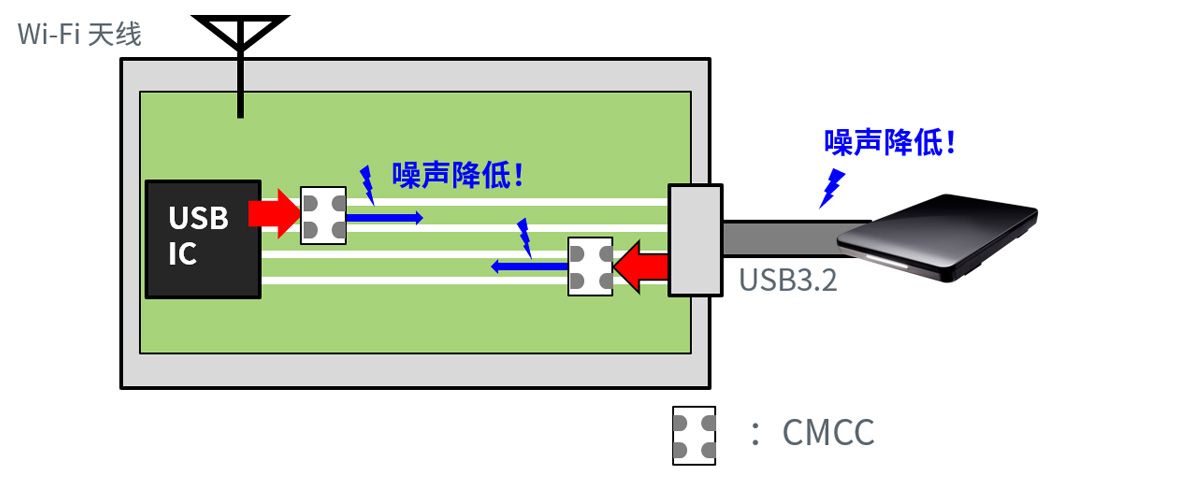

在差动接口插入共模扼流线圈（CMCC）。将CMCC配置在噪声源近旁时，静噪效果良好。

Tx信号的噪声源＝USB IC侧

Rx信号的噪声源=USB 连接器侧

Before

After

推荐的滤波器

可有效降低共模噪声，不会对信号波形造成不良影响。此外，已获得部分IC制造商的推荐

Wi-Fi天线耦合噪声（1）单纯使用基板调查

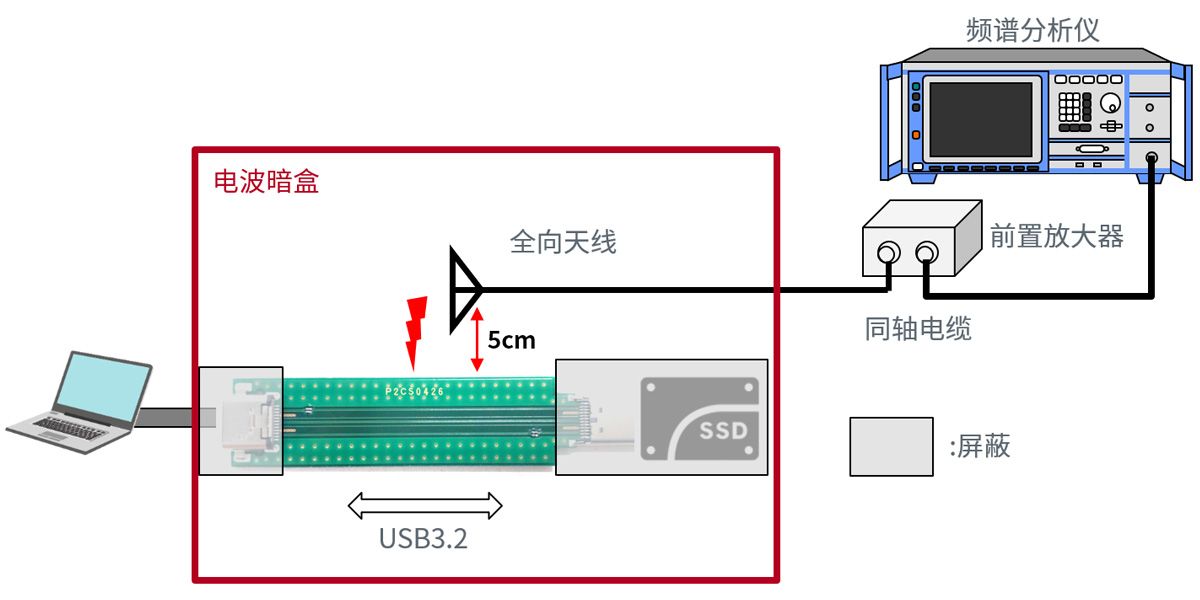

使用附带USB Type-C连接器的评估基板，对传输USB3.2时的天线耦合噪声进行了评估。

信号源是支持USB3.2的笔记本电脑，终端设备使用了SSD。此外，在距离评估基板5cm的位置设置了全向天线。

对传输USB3.2时，评估基板布线辐射的噪声与天线的耦合程度进行了调查。

此外，还进行了CMCC的降噪效果比较。

Wi-Fi天线耦合噪声（1）单纯使用基板的调查结果

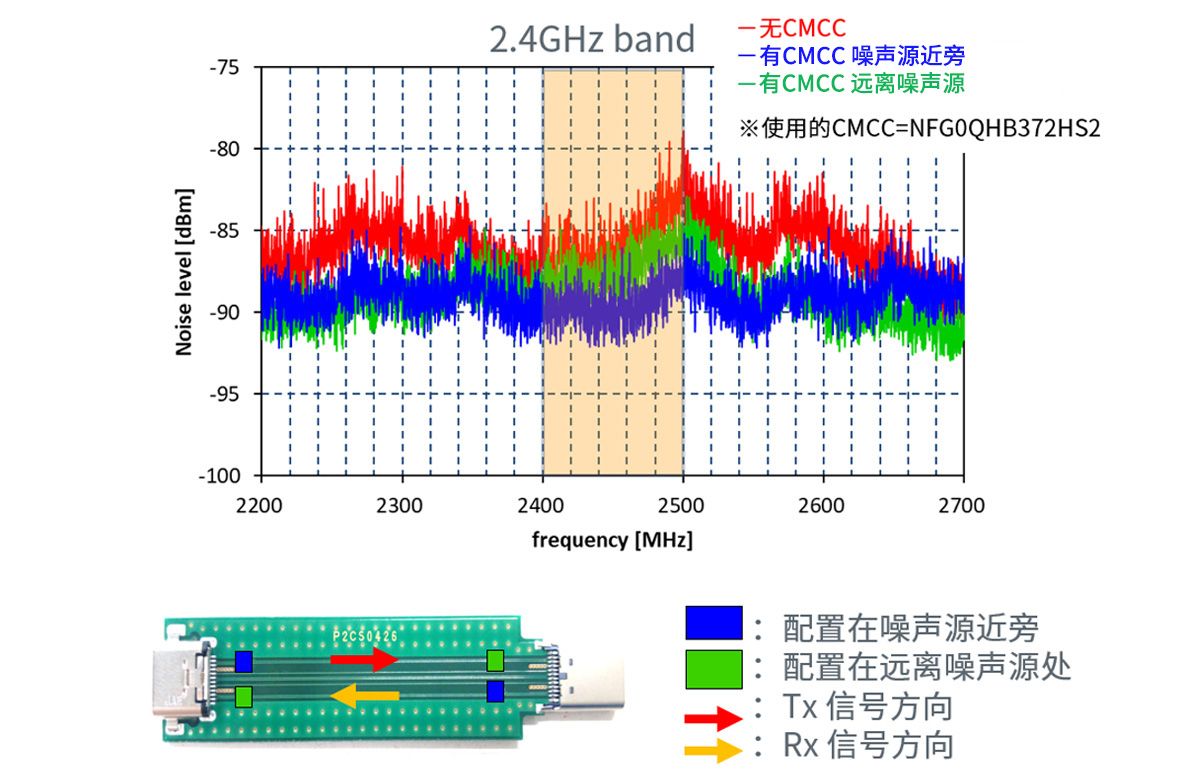

绿vs红（基准）

将CMCC配置在远离噪声源的位置，噪声改善了约2dB。

蓝vs红（基准）

将CMCC配置在噪声源的近旁，噪声改善了约5dB。

结果表明：根据CMCC的配置位置，产生了3dB的差异。

传输USB3.2时与全向天线耦合的噪声
