降低模拟量信号干扰的10个有效方法

想要快速有效地降低模拟量信号传输干扰，可以从以下10个方面着手：

1.专用接地

首先，PLC系统有自己的专用接地，做到这一点，很多干扰问题都会迎刃而解。

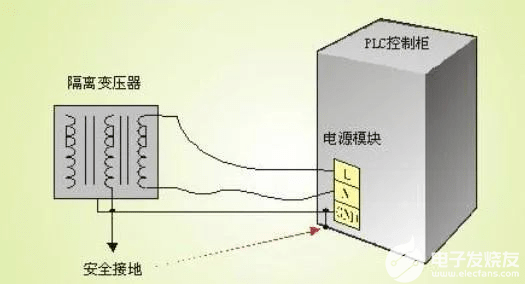

2.隔离变压器

PLC供电加隔离变压器，可以从电源进线侧排除干扰源。

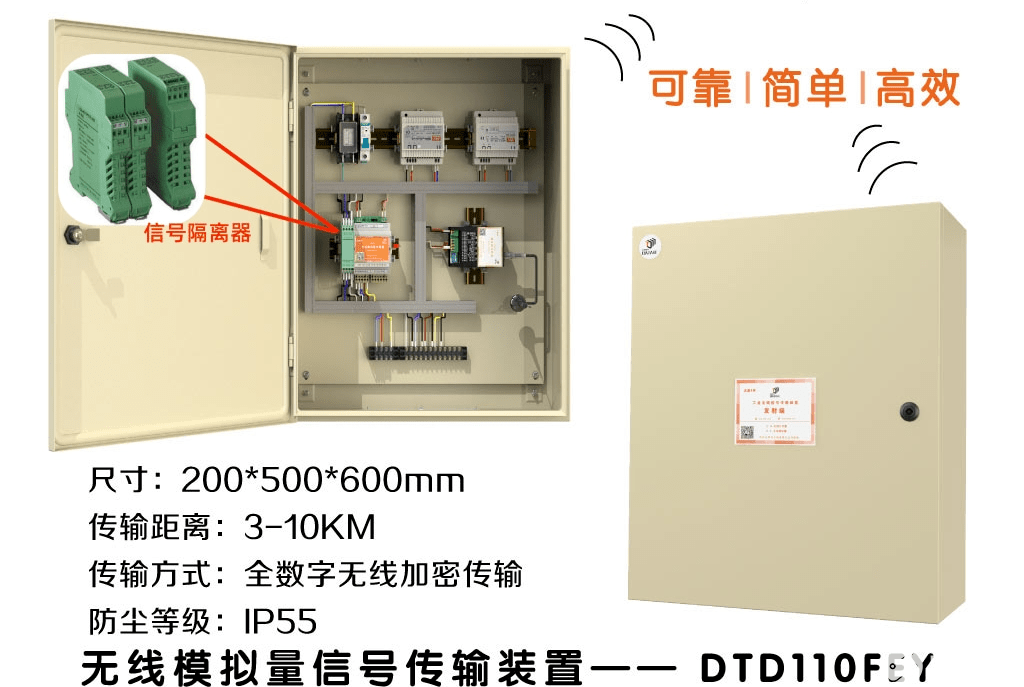

3.信号隔离器

加1:1信号隔离器，可以直接从信号源侧排除干扰源。

4.磁环

加磁环，可以排除信号传输线路的干扰源。

5.信号分开走

开关量信号和模拟量信号分开走，模拟信号和数字信号不能合用同一根多芯电缆，更不能和电源线共用电缆，从综合布线的角度尽可能与干扰源分离。

6.单独屏蔽线

模拟信号最好采用单独屏蔽线，在输入输出侧悬空，而在PLC侧接地，直接保护信号源。

7.加强信号源

信号类型最好采用4-20mA，加强信号源。

8.选用1.5的线

模拟信号负载是电磁阀类的，最好能选1.5的线，减少信号源的衰减。

9.远离强干扰源

信号线缆要远离强干扰源，如变频器、大功率硅整流装置和大型动力设备，尽可能让信号源远离强磁场干扰源。

10.算法过滤干扰信号

软件中采用数字滤波或斜坡函数等算法过滤干扰信号，没有办法的办法，软件弥补硬件缺陷
