TCP服务器虚拟串口工具的MCGS开发调试教程

TCP服务器虚拟串口（Modbus RTU）

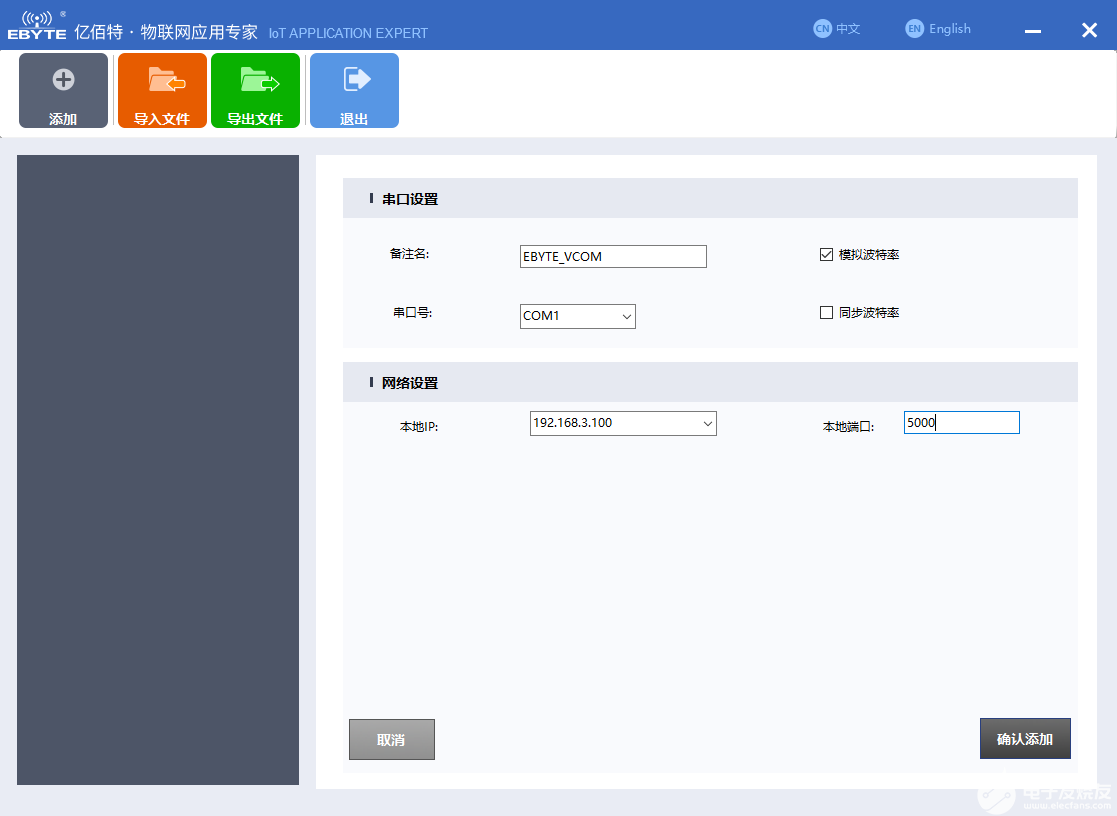

虚拟串口的方式不同，虚拟从机的连接方式也就不同，利用虚拟串口的TCP服务器模式虚拟串口1（COM1）如下：

MCGS配置不用修改，只需配置仿真从机，由于Modbus Slave不支持TCP客户端使用Modbus RTU协议通讯R，因此需要在客户端模式虚拟串口10（COM10），让虚拟串口工具自连接。

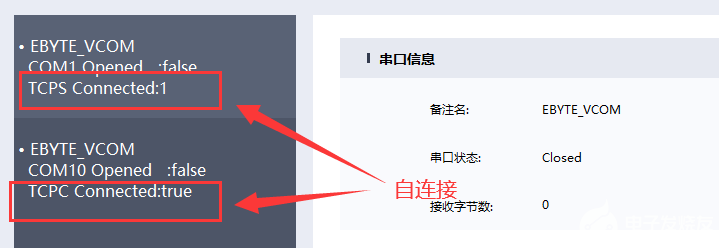

利用TCP服务器与客户端的自连接，我就可以全程使用串口且使用RTU协议进行数据收发；

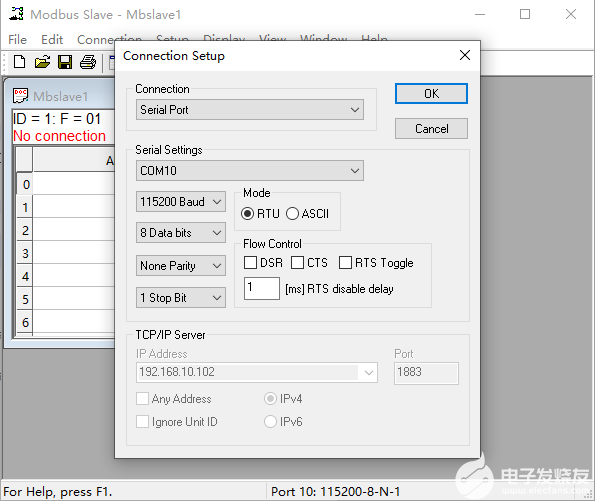

修改从机连接方式为“Serial Port”，并选择串口10，两个虚拟串口的波特率参数可以不同，串口和串口之间通过TCP协议进行转发；

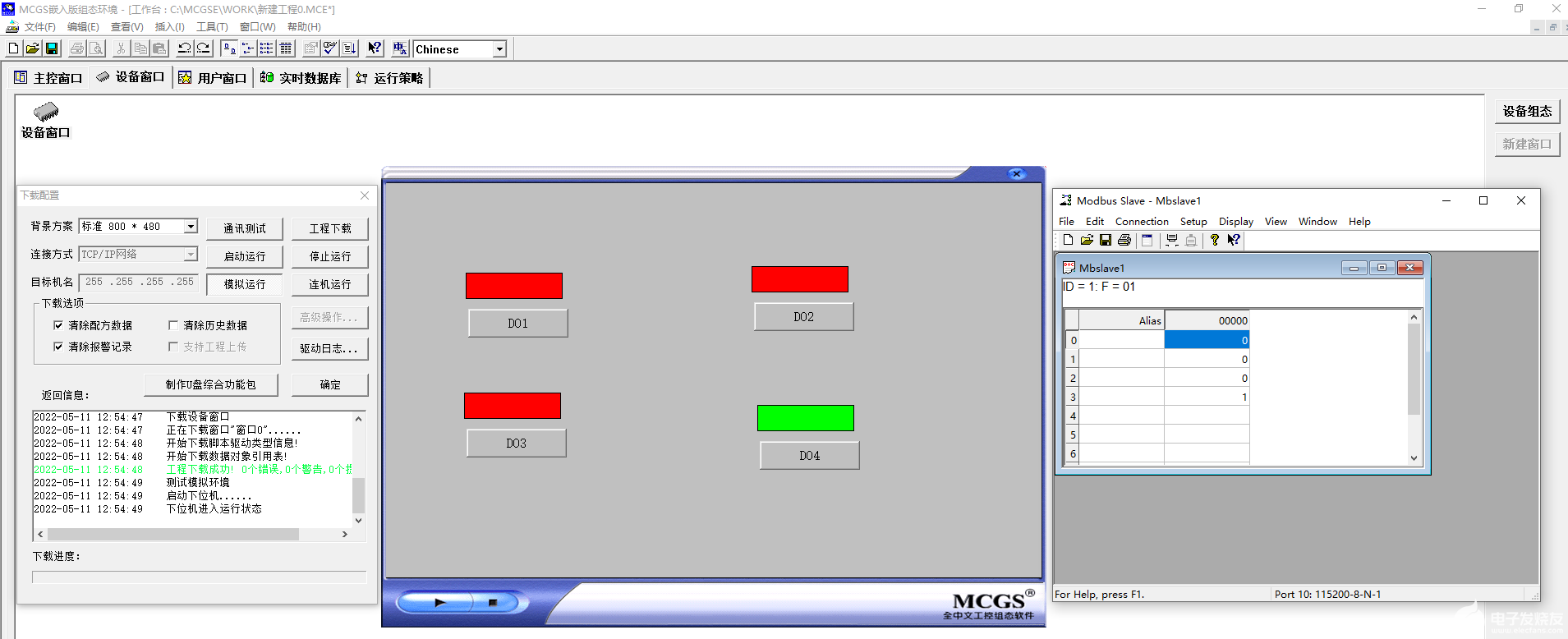

仿真屏幕控制仿真设备的第四路输出；

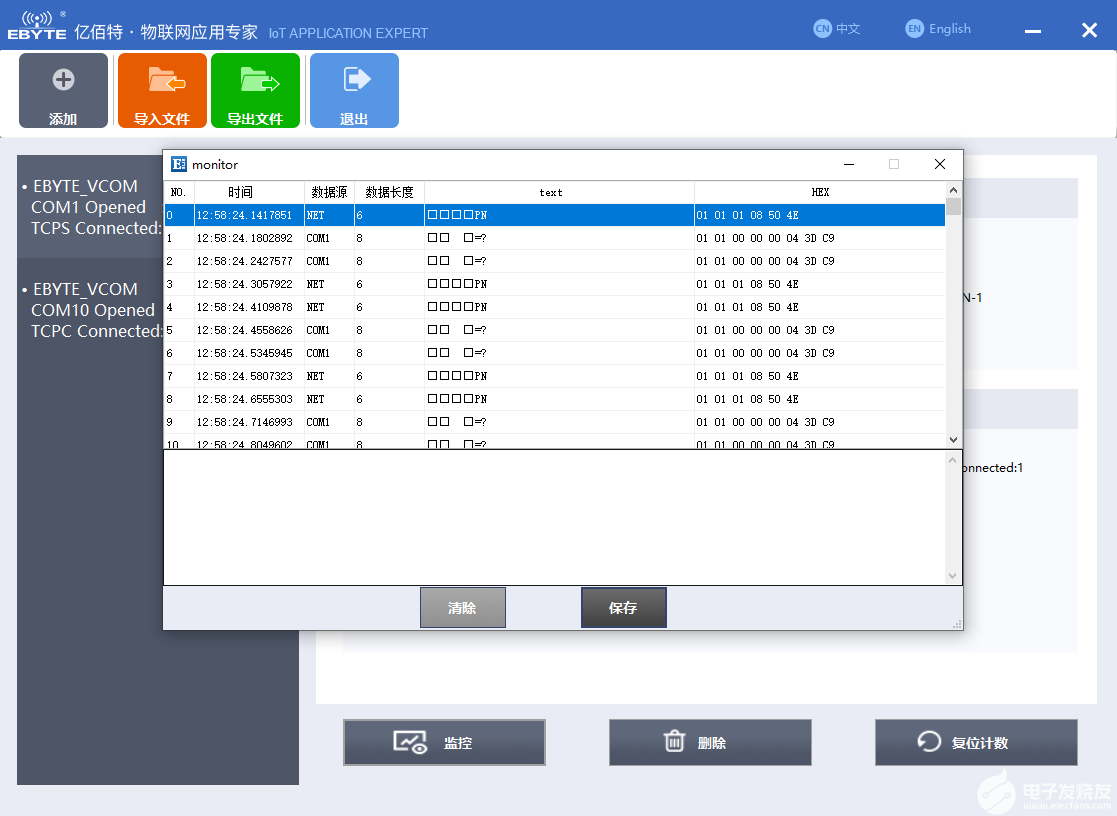

该虚拟串口工具支持数据监控，使能监控，记录收发情况如下：

也可以利用虚拟串口工具UDP模式实现以上功能，方法基本相同不再赘述。
