KT6368A蓝牙芯片的天线注意事项

一、简介

KT6368A蓝牙芯片的天线，其实要求并不高，那是因为RF射频已经算是非常非常成熟的技术了，所以不能用老的眼光去看待目前的RF芯片。

1、即使KT6368A的天线脚，啥也不接，直接引出一根导线，都可以达到10M的样子

2、我们的资料包里面也提供了参考的天线封装，以及参考设计

3、如果板子的空间不允许放天线，那么可以设计蛇形天线，没什么问题。

==》注意，这些都是距离保持在15米的设计，当然设计要求30米以外的效果，那就不支持了。单反样品测试好了，批量就不会有什么问题

==》BLE技术，其实对外的辐射是很小很小的，因为毕竟功率摆在那里

==》对于距离要求高一点，反而更应该注意晶振的匹配度，这个其他文档有描述

二、详细描述

2.1 硬件PCBlayout注意点

1、主控芯片上所有退耦电容都必须尽量靠近芯片管脚放置，退耦电容地的回路尽量短

2、优先考虑蓝牙天线的摆放位置，RF 天线必须靠近板边(某些结构可能做不到，但必

须找一空旷的区域)。蓝牙天线匹配电路必须靠近RF 引脚放置，天线走线尽量短。 蓝牙天线的铺地，以发给天线封装里面外框黄线为基准，天线左右两边空间允许的 情况下，尽量宽点。如上图。

3、24M 晶振必须靠近芯片的时钟管脚(BTOSCO 和BTOSCI)放置。24M 晶振走线必须 做立体包地，远离干扰源，走线时不要与其他数据线并行走线。

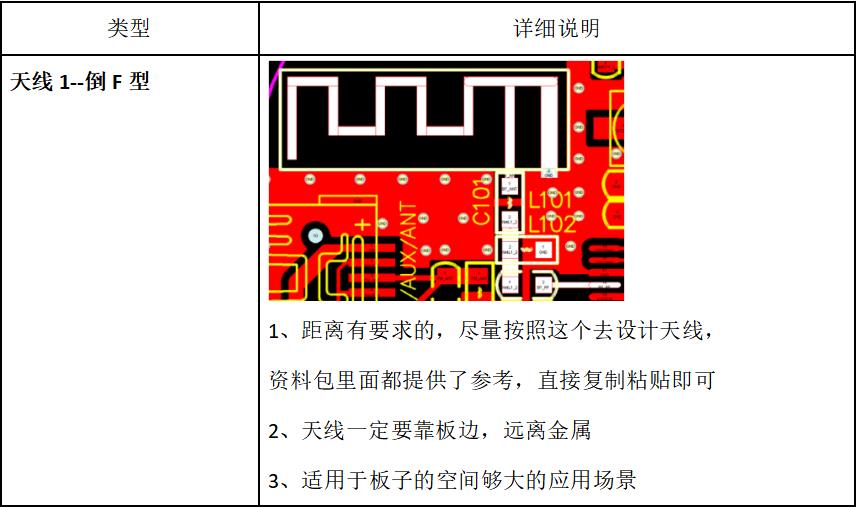

2.2 蓝牙天线-倒F-陶瓷

2.3 蓝牙天线-自己画

这种只适合于，客户的板子大小严重受限，并且对蓝牙的性能有一定的要求。如果要求高，建议使用陶瓷天线

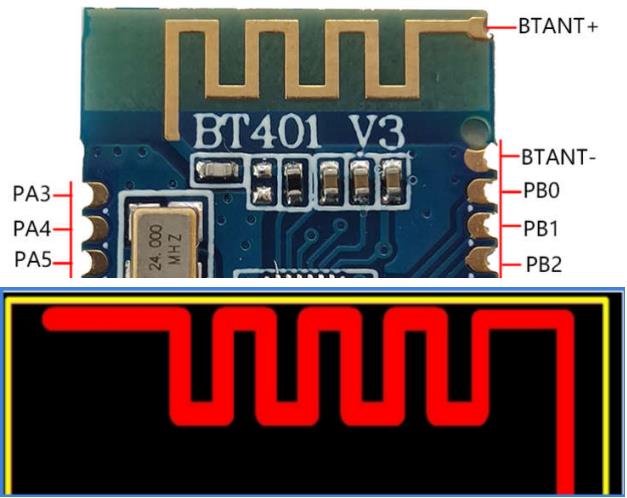

1、参考例子1---单极型天线--也叫蛇形天线

如上图，天线就是自己随意画的，都已经批量生产很多了。

当然蛇形天线，设计的时候就需要根据自己的板子情况，注意线长、线宽、间距等等参数。没有什么标准

四、总结

当然一切的一切，就是我们是数据蓝牙，不是用来放音乐的，所以在RF这块要求是很低的，毕竟数据量摆在那里，相比较放音乐的蓝牙芯片，蓝牙数据芯片数据量太小了

所以天线的设计，不用想的那么神秘

天线的原则如下：

板子空间够大，就用我们给出的倒F型天线，

成本要求不高就用陶瓷天线，

板子空间小，并且成本要求高就用蛇形天线

如果对于距离要求很高，这个就必须上陶瓷天线，供应商自己网上找，很好找，我们不提供这一块的服务
