巨控4G模块实现PLC远程数据传输的原理及流程

两个PLC之间相距很远，要实现远程通讯，怎么实现呢?拉光纤，几十公里，成本高;租赁VPN专网，每年要支付年费，成本也不低;无线LORA等一般没有这么远的距离，加载数据量也很小，容易受到干扰不稳定。

那怎么可以方便快捷且成本低呢?可以采用4G无线传输的方式。4G数据载量大，抗干扰能力强，且不受距离限制。采用4G无线就能实现两个PLC远程无线通讯。

PLC是不能直接支持4G的，这就需要借助第三方的4G模块，市场上实现PLC联网的4G模块不少，但是两个4G模块之间能互传数据模块，目前了解只有巨控的GRM系列模块是可以做到两个或者多个模块间任意互传数据。市场有一些4G模块也可利用花生壳配置一个透明通道，将两个PLC配置为一个局域网。

这种方式配置复杂，花生壳地址还容易受网络干扰，导致掉线。

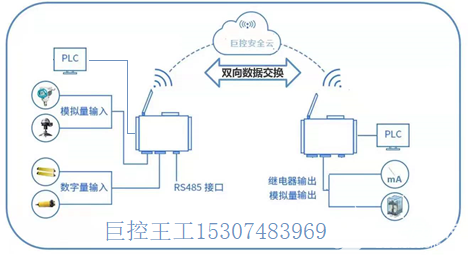

巨控4G模块实现PLC远程数据传输的原理图如下：

巨控GRM模块数据交换流程：

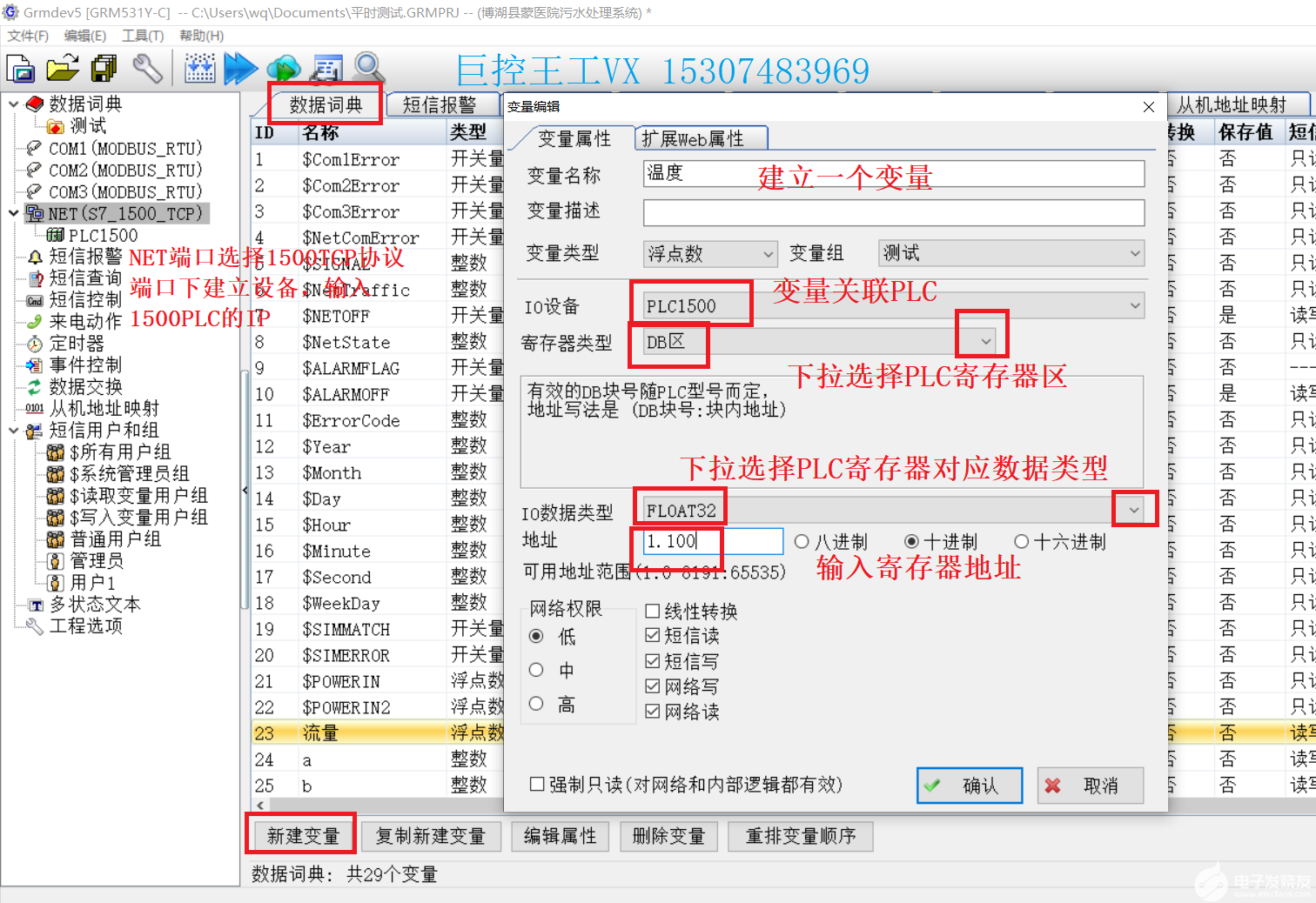

在每一个GRM模块内部建立变量和PLC的寄存器进行映射，这个变量同步到网络云上，这种在硬件内部用变量映射PLC寄存器的操作，就和触摸屏组态一样。巨控模块自带各种PLC协议，确定PLC型号和通讯接口，就选择协议驱动，建立一个变量名字和PLC寄存器地址绑定。

变量配置好后，下载到硬件的嵌入式系统封闭运行，按照主从机的通讯方式，变量实时和PLC交换数据，同时变量利用巨控云技术同步映射到云服务器上，也就是云上就有一个和PLC寄存器对应的变量。网络链路是通过巨控模块的SN序号来确定。

在巨控云服务器上开通一个组账号，将需要交换数据的模块放到一个组里，在数据交换区域写等式：SN(A).变量A1=SN(B).变量B1,这个等式，就是将B模块下变量B1绑定的PLC寄存器数据送给A模块下变量A1绑定的PLC寄存器。这样就轻松实现了BPLC向APLC送数据。这种等式可以写很多，所以可以任意PLC之间交叉传送数据

这种PLC之间的远程通讯方式，实际是通过云服务器的变量数据交换功能完成，所以不受距离限制，而且配置非常简单，不用写脚本和代码，工程师基本上只要会用触摸屏，就能轻松完成远程通讯设置。这个方式主要云服务器要底层架构比较好，数据处理能力快速。云服务器技术没有精通掌握的厂家是做不了这个功能的，这就是市面上目前只有巨控有这个功能的原因。

利用巨控云服务器的数据交换功能，就能简单快捷的完成两个PLC远程通讯，设置时间短，成本低，无通讯设置难度。通讯延迟可以做到1S左右，不受任何环境因素影响，只要4G信号稳定即可。
