通用宽带FR4 LTE/LPWA天线的性能及应用

Ethertronics 的通用宽带 FR4 LTE/LPWA 天线是一种 SMT 内部（板载）天线，支持 617-960 MHz、863-928 MHz、1710-2200 MHz 和 2500-2700 MHz 频段。

物联网和连接设备工程师在小物理空间内寻找多种无线通信标准的灵活性，来对地方了。来自 AVX 集团公司 Ethertronics 的通用宽带 FR4 LTE/LPWA 天线是一种表面贴装 （SMT） 内部（板载）天线，支持 617 至 960 MHz、863 至 928 MHz、1710 至 2200 MHz 和 2500用于连接的 2700 MHz 频段，包括：

老式的 2G 蜂窝一直到新时代的 LTE-M 和 NB-IoT

低功耗广域网 （LPWAN） 协议，例如 LoRa 和 Sigfox

ISM 网络

Z-Wave 等短程无线选项

甚至 5G 和 Sub-6 GHz

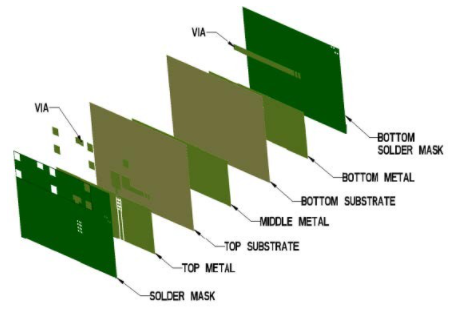

所有这些无线潜力都包含在一个 36.0 mm x 9.0 mm x 3.2 mm 的小尺寸内，重量仅为 2.1 克。高性能、多层隔离磁偶极子 （IMD） 天线具有强大的隔离特性、更高的带宽和比替代产品更好的效率。它们采用 FR4 材料制造，分为七个不同的层，包括阻焊层、底部阻焊层、顶部金属、顶部基板、中间金属、底部基板和底部金属。

通用宽带 FR4 LTE/LPWA 天线机械坚固、电绝缘，甚至阻燃，支持在 -40ºC 至 +85ºC 的温度下运行。

通用宽带 FR4 嵌入式 LTE / 5G / LPWA 天线在行动

如前所述，通用宽带 FR4 嵌入式天线能够在低频段、高频段和频段 7 频谱中运行，同时支持宽带和窄带。尚未提及的是该器件的高峰值增益效率，在 698-960 MHz、1710-2400 MHz 和 2500-2700 MHz 范围内分别测量为 1.6 dBi、3.1 dBi 和 1.7 dBi。

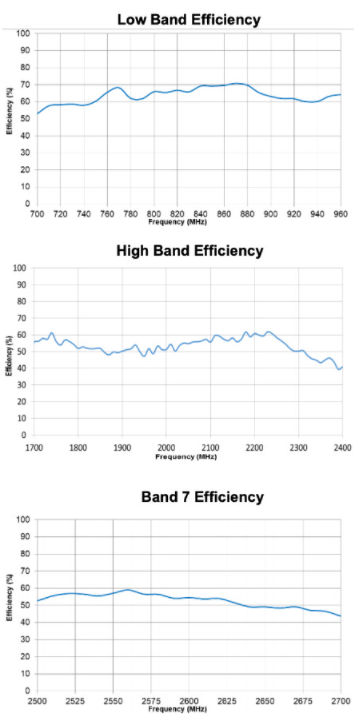

下表显示了不同频段的线性极化天线的效率，这些图表表征了 125 mm x 45 mm PCB 上的性能。平均效率如下：61% （600-698 MHz）、64% （698-960 MHz）、55% （1710-2400 MHz） 和 53% （2500-2700 MHz）。

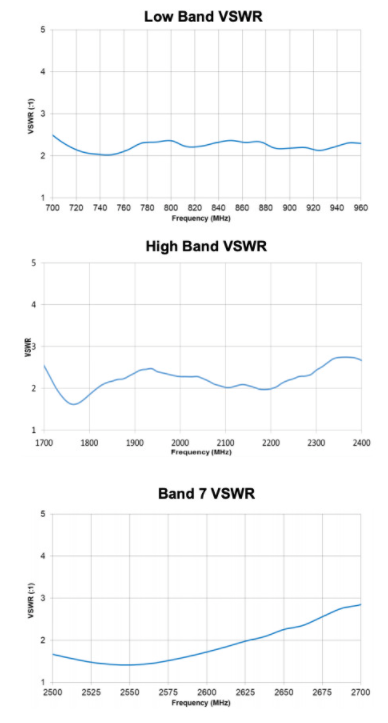

Ethertronics 通用宽带 FR4 嵌入式天线具有 50 Ω 的馈电点阻抗，同时还具有从 《 2.5:1 到 《5.5:1 的驻波比 （VSWR）。这些效率使连接设备设计人员能够最大限度地提高电池供电或其他资源受限设备的功率利用率。下图中更详细地概述了各种 VSWR，也是基于在典型 125 mm x 45 mm PCB 中的使用。

通用宽带 FR4 嵌入式 LTE/5G/LPWA 天线入门

通用宽带 FR4 嵌入式天线具有八个引脚，包括一个馈电引脚（2 W CW 功率处理）、两个用于天线调谐和五个虚拟焊盘，后者直接与天线馈电走线对齐。

天线调谐可以在顶部或底部阻焊层的不同位置进行，而 50 Ω 传输线和 Pi 匹配网络电路位于天线的顶部金属层。

为了帮助工程师使用这些硬件功能，AVX 提供了 1004795 和 1004796 天线变体的演示板。使用这些，开发人员可以评估与他们自己的系统设计相关的辐射模式、效率和其他性能特征。
