多信道常规中继台通信方案

　　多信道常规中继台无线通信系统，是指采用多台中继台组网，拥有多个无线信道，可同时支持多路常规对讲机通信的方案

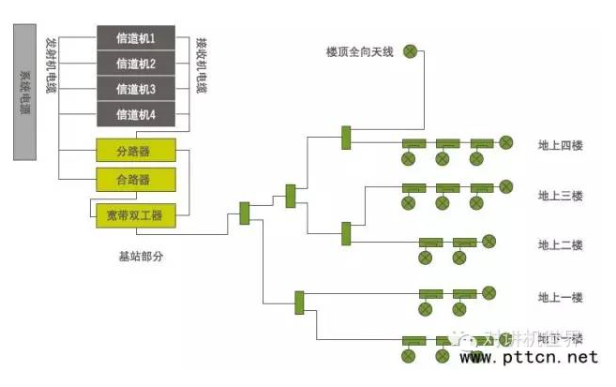

　　多信道常规中继台方案一般有多个部门要求通信的情况，一般每个部门采用一个中继台（即利用一个中转台信道进行通信），不同部门之间不要求相互通信，即使要求相互通信，中继台之间也不能直接互联（需要增强其它设备）。如果将不同部门的中继台分开架设，每一套中继台都需要一套天线、馈线，往往造成设备浪费，天线架设基础条件要求多，架设不方便。在中控室及机柜间等室内信号覆盖走线也不方便，所以采用此种方案时，往往会利用分路器、合路器、双工器等设备整馈线和天线，共用一个机柜、只使用一根或两根天线，下图是一个四信道常规中继台的设备配置图。

　　方式：

　　每个部门内部通信，对讲机发起呼叫后，首先由中继台基站接收，中中继台接收后立即转发出去，再由对讲机接收的方式，接受和发射通信采用同一对异频。

　　不同部门之间不需要通信。

　　因为中继台功率大，一般通信距离可达到10-20公里左右。

　　优点：

　　1. 相对于单信道中继台通信系统，通信容量由单信道扩大到多信道；

　　2. 常规通信模式，成本较低；

　　3. 一呼百应，调度方便；

　　4. 部分屏蔽结构可穿透；

　　缺点：

　　1. 无私密通话；

　　2. 简单管理功能；

　　3. 不同部门之间无法直接互通（因为中继台之间无法直接互通）；

　　4. 信道利用率不高，不同中继台可能闲忙不均，但无法调节；

　　5. 不适合大范围、异地区域组网（超过20 公里）；

　　设备：

　　多台中继台（或叫信道机）、合路器、分路器、双工器（信道数少，需共一根天线时需要）、馈线（电缆）、避雷器、信道机电源、天线、对讲机，车载台，基地台等。

　　适用环境：

　　1. 通话范围大的装置、厂区；

　　2. 使用部门多，每个部门内部通信，不同部门不要求互通；

　　3. 地下室楼层不多可穿透、楼内信号可保障；
