陶瓷天线——小体积蓝牙模块的最佳选择

陶瓷天线——小体积蓝牙模块的最佳选择

陶瓷天线是另外一种适合于蓝牙模块所使用的小型化天线。

陶瓷天线可分为块状陶瓷天线和多层陶瓷天线，前者是使用高温将整块的陶瓷体一次性烧结完成后， 再将天线的金属部份印在陶瓷块的表面上； 后者则是采用低温共烧的方式将多层陶瓷迭压对位后再以800~900度的温度烧结在一起，这种天线的金属导体可以依照设计的需要放在每一层陶瓷介质层上，这样可以有效缩小天线尺寸，缩小蓝牙模块的整体尺寸，并能达到隐藏天线设计布局的目的。

在介电常数方面，陶瓷天线要比pcb板载天线高一些，所以使用陶瓷天线能有效缩小天线尺寸。而且在介电损耗方面，陶瓷介质也比pcb 电路板的介电损失小，所以陶瓷天线比较适合用在低功耗蓝牙模块中。

另外在使用陶瓷天线时，也要注意巴比伦电路的匹配问题，如果是用专用的集成电路，最好让生产商测试一下平衡电路与陶瓷天线的匹配情况，如果匹配的不好，也会影响陶瓷天线的效果。

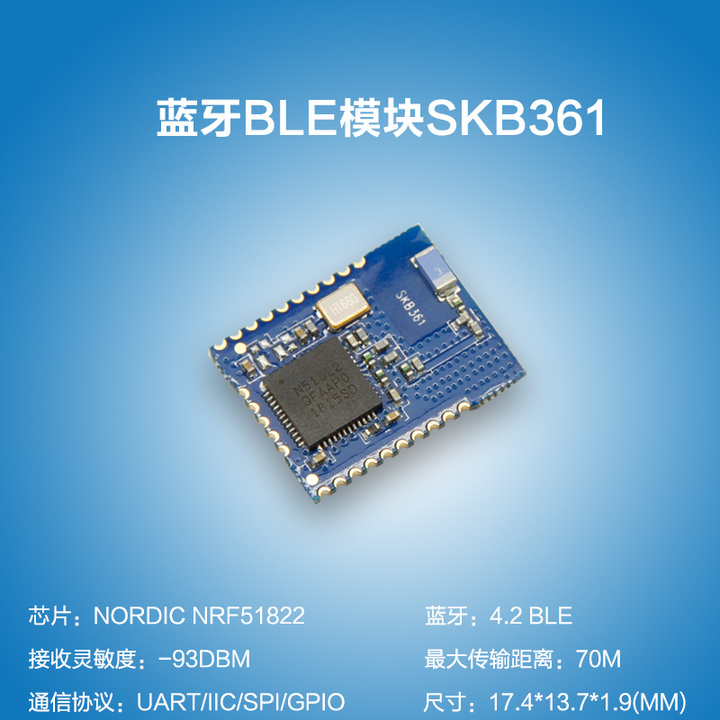

该低功耗蓝牙模块是基于Nordic nRF51822 无线收发芯片制作，有32 bit ARM Cortex-M0 CPU，闪存和模拟数字外设，为无线传输应用提供低功耗，低成本的BLE解决方案！

该模块应用比较广泛：

1 计算机外设以及I/O设备

鼠标、键盘、多点触控触摸板等

2 娱乐交互设备

遥控、3D 眼镜、游戏控制器等

3 个人区域网络

健康/健身传感器和监控设备、医疗设备、钥匙坠+腕表、遥控玩具等。
