阐述开关电源转换和无线通信SOC电路的基本构成

电源转换电路

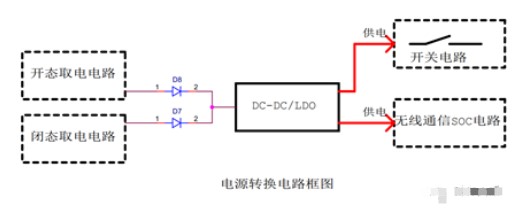

在单火线智能开关中，电源转换电路主要功能为两个，其示意框图如下，

1).将闭态取电电路和开态取电电路的电压转换成适合开关电路、无线通信SOC电路工作的电压。通常采用低功耗/轻载高效的DC-DC或者低功耗型LDO，例如TI的TPS62120、润石的RS7550-1(Iq=2uA)等。2).将闭态取电电路和开态取电电路的输出电压进行隔离后，再给后端系统供电，防止通过闭态、开态取电电路的器件进行漏电而导致系统功耗增大而带来”鬼火””宕机”等问题。通常采用二极管作为隔离电路器件。

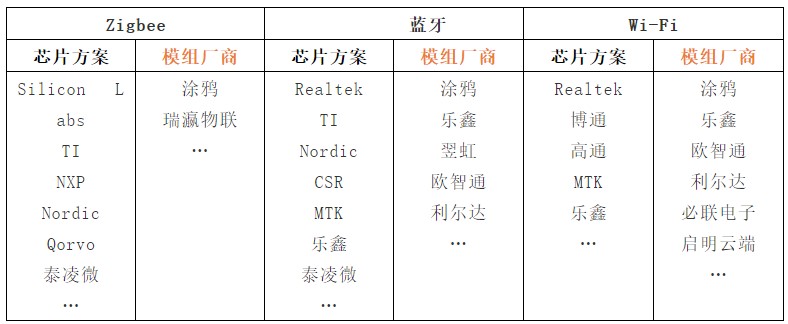

无线通信SOC电路可根据产品定义选取适合的无线SoC平台，以目前智能家居主流2.4G无线通信方案Zigbee、蓝牙、Wi-Fi为例，下面列举一些无线通信技术解决方案常用设计方法及方案商：

1).选取无线SoC平台来自行设计定义模组或者SoC on board设计

2).选取无线通信模组厂家的现有成熟模组方案

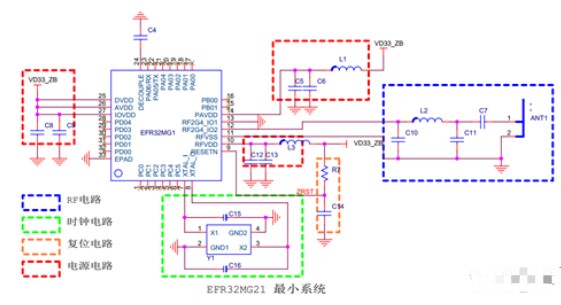

下面以Silicon Labs的Zigbee无线SOC平台EFR32MG21的最小系统硬件设计为例，除主芯片外，外围配置电路主要包含:电源电路、时钟电路、RF电路、复位电路。详细硬件电路需参考Datasheet及Hardware Design Guide来设计调整，以及根据产品功能需求选取合适的工作电压以及增加相应的外设电路,例如按键、指示灯等。
