使用nRF24L01模块进行无线射频通信

使用nRF24L01模块进行无线射频通信

设计人员使用许多无线通信系统，如蓝牙低功耗（BLE4.0）、Zigbee、ESP8266 Wi-Fi模块、433MHz射频模块、Lora、nRF等。传输介质的选择取决于它所使用的应用类型。其中一种流行的局地网络通信无线通信是nRF24L01。这些模块工作在2.4GHz（ISM频段），波特率从250Kbps到2Mbps，这在许多国家是合法的，可用于工业和医疗应用。通过适当的天线，这些模块可以在它们之间发送和接收长达100米的信号。

在本篇文章中，我们将使用nRF24L01-2.4GHz RF收发器模块与Arduino UNO和Raspberry Pi建立无线通信。Raspberry pi将充当发射器，Arduino Uno将监听Raspberry Pi，并使用nRF24L01在16x2 LCD上打印Raspberry Pi发送的消息。nRF24L01还具有内置BLE功能，还可以使用BLE进行无线通信。

本文分为两个部分。第一部分将包括nRF24L01与Arduino进行连接作为接收器，第二部分将包括nRF24L01与Raspberry Pi进行连接作为发送器。

nRF24L01射频模块

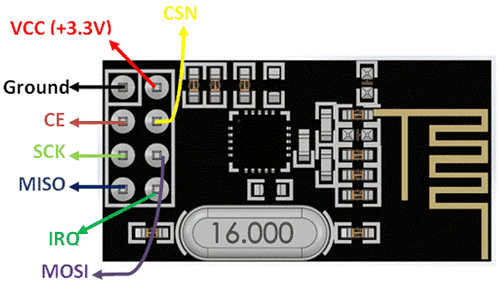

nRF24L01模块是收发器模块，这意味着每个模块都可以发送和接收数据，但由于它们是半双工的，因此它们可以一次发送或接收数据。该模块使用Nordic半导体的通用nRF24L01，负责数据的传输和接收。IC使用SPI协议进行通信，因此可以轻松与任何微控制器连接。使用Arduino可以轻松实现，因为库很容易获得。标准nRF24L01模块的引脚排列如下所示

该模块工作电压为1.9V至3.6V（通常为3.3V），在正常工作期间仅消耗12mA的电流，这使其具有电池效率，因此甚至可以在纽扣电池上运行。即使工作电压为3.3V，大多数引脚都具有5V容限，因此可以直接与Arduino等5V微控制器连接。使用这些模块的另一个优点是，每个模块有6个管道。意思是，每个模块可以与其他6个模块通信以传输或接收数据。这使得该模块适用于在物联网应用中创建星形或网状网络。它们还具有125个唯一ID的广泛地址范围，因此在封闭区域中，我们可以使用这些模块中的125个而不会相互干扰。
