XL4456无线发射电路概述、特征及应用

XL4456 型 315/433M 无线发射电路是一款低功耗、高性能、宽工作电压、大输出功率的433MHz 短距离无线通讯发射机电路，支持 ASK 调制方式，它所有的调谐都可在芯片内自动完成。

XL4456 短距离无线通讯发射机可应用于 315MHz/433MHz 低功耗、低成本短距离收发前端，支持ASK调制方式，由频率合成器(PLL)和功率放大器等电路组成。该芯片具有高集成度、低功耗性能，发射功率达到 12dBm。XL4456内部包含一个使能控制电路，当DIN=1时，PLL与PA处于工作状态;当DIN=0时，PA被立刻关断，PLL经过大约40ms的延时后被关断。

一、XL4456特征：

1、工作电压范围：DC+1.8V~+3.6V

2、工作频率范围： 250MHz~450MHz

3、工作电流大小：17mA/12dBm_433N;18mA/12dBm_315M

4、输出功率大小：≤ 12dBm

5、在关断模式下消耗电流：<100nA

6、工作温度范围：-40℃～+ 120℃

7、外围器件：极少的外围元器件

8、工作时外接晶体振荡器

9、SOT23-6L 封装

二、应用范围：

1 、遥控门禁系统

2、胎压监测设备

3、遥控风扇、照明开关

4、无线传感数据传输

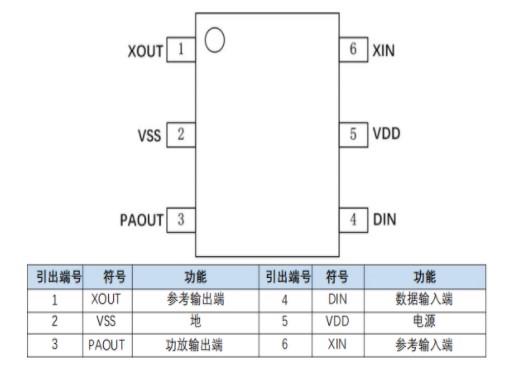

三、引脚描述：

更多该芯片信息可以进入芯岭技术官网的产品中心内查看。

欢迎致电0755-32866130进行咨询。
