如何计算基于RSL10蓝牙低功耗无线电设计的电池使

如果您在考虑使用或正基于RSL10蓝牙低功耗无线电进行开发，那么在定义设计优先级时，您可能首先想到的是功耗和电池使用寿命。无线行业的当前趋势要求提供丰富的功能集，同时保持小外形尺寸所需的收紧的能源预算，RSL10 完全顺应这趋势，并能轻松实现 10 年的单节电池使用寿命，甚至能利用可持续能源。RSL10是蓝牙低功耗无线电，具有领先业界的超低功耗工作模式，在这些限制条件下表现出色就不足为奇了。

任何无线设计都肯定需要在所需的蓝牙低功耗特性与最终方案的功耗和电池使用寿命之间进行权衡。产品的电池使用寿命，由您的通信间隔和数据传输配置等方面而产生几天和几年之差。那么问题就变成了：“我们如何在最大限度地延长电池使用寿命的同时平衡工作条件和系统需求？” 要帮助回答这个问题，只需查看RSL10 功耗和电池估算器电子表格工具。

图1：电流消耗图，描绘蓝牙低功耗非接入广告事件的输入参数依赖性

为了准确估计RSL10在各种蓝牙低功耗工作条件下的功耗，我们在RSL10硬件上设置了多个固件变体，并测量每个固件的电流和电压。通过横扫这些固件版本的关键操作标准--如通信间隔、电池电压、数据有效载荷大小和无线电发射功率--我们已经能够了解每个标准如何影响整体功耗。最后，再结合从大量试验中获得的测量结果，我们创建了全套表征模型，其准确度比现实世界工作条件下偏差+/-10%。

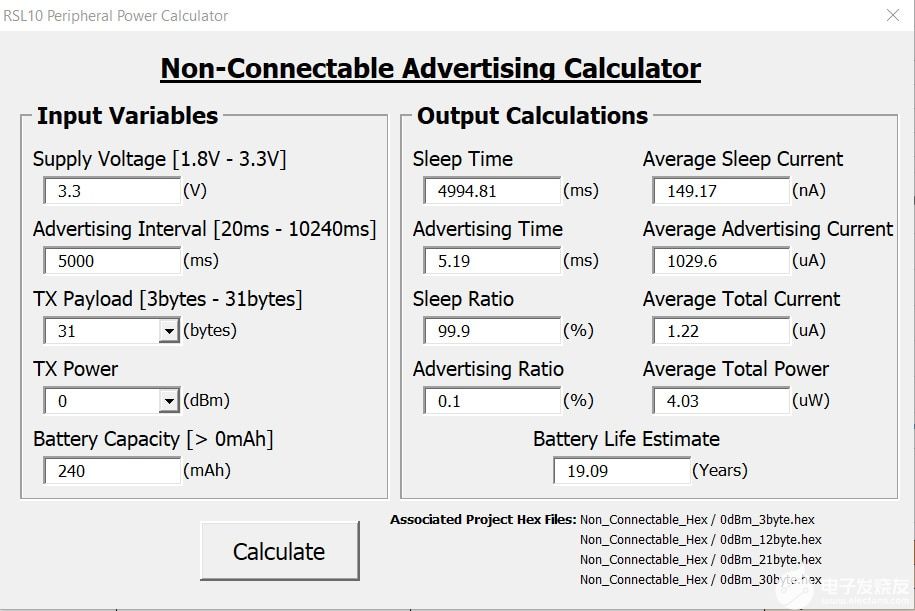

图2：应用程序用户界面的可视化基础，用于在电子表格工具内快速估算

为了以可访问和透明的方式呈现这些模型和估算，我们开发了一个电子表格和免费的可视化应用程序用户界面，让用户输入他们的工作条件并快速生成一系列关于他们所需功能的电流消耗和电池使用寿命信息。该工具使用户可以轻松地快速估算特定用例的功耗，同时使用户能够比较和对比某些工作参数的调整如何影响产品的预期电池使用寿命，并估算出您的特定用例的使用年限。最重要的是，该工具配备了可用的十六进制文件，用于构建功率分析器，让您体验对RSL10开发系统的估算。

该电子表格还包括几个图形辅助工具，旨在帮助工程师更深入地了解他们的决策如何影响固件的整体功耗，从而提供更全面的体验。
