通过NFC/RFID计算器实现非接触式应用程序的创建和

ST 在 eDesign Suite 中发布的两款新的 NFC/RFID 计算器。UHF 链路预算可帮助设计人员了解他们可以从 RFID 阅读器获得的范围。NFC 调谐电路使工程师能够围绕ST25R3911B或ST253916优化他们的NFC 读卡器设计。 两者都通过授权公司、学生、爱好者等来实现非接触式应用程序的创建和优化。这两个 Web 应用程序还受益于简单的界面。用户输入参数、运行仿真、获取原理图并预测性能。许多团队使用具有最常用公式的电子表格来帮助他们设计射频电路。NFC/RFID 计算器类似于这些 Excel 文档，但采用开放格式并具有高级用户功能。

什么是 eDesign Suite 和 NFC/RFID 计算器？

eDesign Suite 工具可减少摩擦并使电路设计更加直观。一些解决方案有助于电源设计，而另一些则提供热电仿真或信号调理设计工具。用户输入关键参数并获得原理图或其他设计建议。许多公用事业帮助团队找到合适的设备并定义材料清单。其中一些还提供图表或控制台来模拟条件或行为。ST 最近对 Web 实用程序进行了大修，使其更具响应性和直观性。我们还向 PSpice 添加了导出功能，以将 eDesign Suite 集成到更多工作流程中。

什么是 NFC 电感计算器？

NFC 电感计算器

自 eDesign Suite 早期以来，其最强大的实用程序之一就是NFC 电感计算器。即使用户不依赖 ST 设备，该表格也有助于为阅读器和标签设计天线。事实上，NFC/RFID 计算器背后的一个核心原则是希望帮助整个社区。无论是协助研究人员1、2还是从事任何工作的工程师NFC 电感计算器有助于更快、更有效地创建非接触式解决方案。简而言之，用户输入天线的几何值，该工具计算预期电感，这是天线谐振频率计算的关键参数。如果天线参数可能导致错误，它也会发出警告。

什么是NFC调谐电路

NFC调谐电路

最初，NFC Tuning Circuit是在我们的网站上下载的可执行文件。然而，为了使其更易于访问，ST 将其变成了一个 Web 应用程序并将其添加到 NFC/RFID 计算器中。用户在与其设备匹配的 ST25R39xx 和单端或差分等配置类型之间进行选择，该工具会输出相关的匹配网络。原理图包括所需的电容器和电阻器。用户还可以微调性能，控制台提供性能数据。因此，NFC 调谐电路回答了工程师在现场测试他们的产品之前提出的许多问题。此外，开发人员还可以通过定义他们的目标阻抗并查看他们需要什么来向后工作。

什么是 UHF 链路预算？

UHF 链路预算

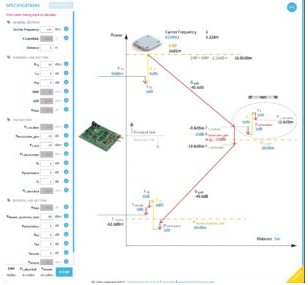

UHF Link Budget是新的 UHF RFID 计算器之一。它可以帮助开发人员确定标签和阅读器之间的范围。测量取决于许多变量，从天线特性到标签类型，以及其他规格。此外，开发人员可以输入他们想要获得的范围，向导会计算硬件要求。例如，需要大约 3 米可靠范围的工程师将在应用程序中输入 6 米，以留出一些空间，并确定他们的原型是否与 UHF 链路预算的结果相匹配。默认载波值为 915 MHz，以反映北美的监管要求。但是，开发人员可以将其更改为与他们所在地区匹配的频率。

下一步是什么？

ST 将继续更新这些计算器并创建更多教程以帮助工程师利用它们。目标是使社区能够更快地设计更准确的系统，减少摩擦并缩短上市时间。NFC 调谐电路将来还应该支持更多的 ST25 读卡器设备。
