大联大世平集团推出基于NXP产品的PEPS无钥匙进入

2021年12月14日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K144、NJJ29C2、NCF29A1和NCK2912芯片的汽车无钥匙进入及启动系统解决方案。

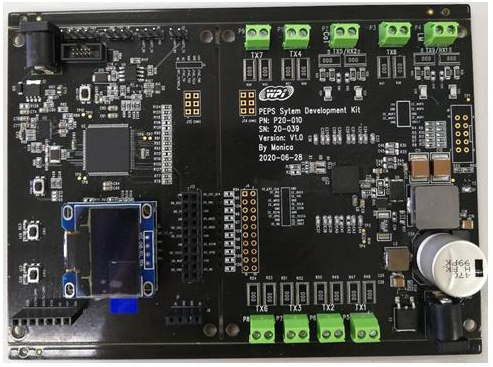

图示1-大联大世平基于NXP产品的PEPS无钥匙进入及启动系统方案的展示板图

在各种技术的迭代下，汽车应用正在以超乎想象的速度进行创新。其中汽车无钥匙进入及启动系统简称PEPS（Passive Entry Passive Start）系统的研发在给车主们带来了方便与舒适的同时，进一步提高了汽车的安全。该系统由控制器、射频（RF）发射器和接收器等组成。当钥匙在有效范围内，车主拉动车门或按下一键启动开关，相应的模块会发送终端信号来唤醒主控制器，开始整个通信过程。并在过程中无需使用钥匙，即可打开车门或者启动发动机。

由大联大世平基于NXP的S32K144主控MCU、NJJ29C2低频驱动器、NCF29A1芯片以及NCK2912超高频接收器的汽车无钥匙进入及启动系统方案，可为客户提供卓越的用车体验。

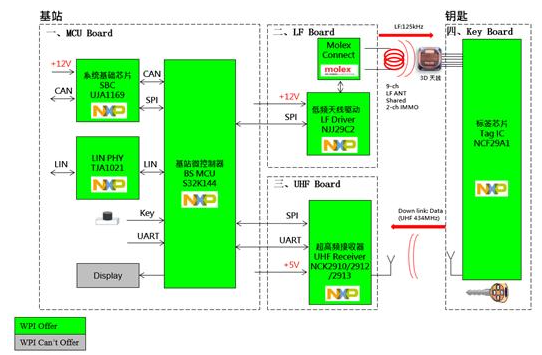

图示2-大联大世平基于NXP产品的PEPS无钥匙进入及启动系统方案的方块图

本方案的主控芯片S32K144是NXP基于ARM Cortex-M4F内核推出的汽车级通用MCU。该产品具有DSP指令集和单精度浮点数处理单元（FPU），最高频率可运行到112MHz，具有极高的计算功能，能够提供相当于150MHz的PowerPC e200z4内核的计算能力。此外，S32K144可以提供丰富的外设接口和功能扩展性。

在低频驱动方面，该方案采用的NJJ29C2是一种适用于无钥匙进入/启动（PKE/PKG）的基站芯片，其内置5-9个LF驱动，具有极高的启动能力。并支持与电池电压相关的唤醒输入（WUP）功能。这些功能用于连接门把手接口到LF基站，以确保门把手和LF传输之间的短延时。

另外，本方案在智能钥匙端中嵌入了NCF29A1芯片，该芯片采用HVQVN32封装将无钥匙系统（PKE）、遥控射频发射器以及防盗锁止系统组合在一起，可在智能手机、智能手表中实现全新的钥匙造型和外形尺寸，以便支持通过移动设备完善汽车门禁系统。并且在汽车端，方案采用了NCK2912高频接收器，可确保通信的实时性。

图示3-大联大世平基于NXP产品的PEPS无钥匙进入及启动系统方案的场景应用图

借助这些高性能器件的使用，本方案可以实现车钥匙ID存储、无钥匙进入（PKE）、无钥匙启动（PKG）、汽车防盗（IMMO）、以及远程遥控（RKE）等功能。

核心技术优势：

• 集成双IMMO功能，最多支持9路LF天线；
• 可发射加密高频信号，最大LF驱动电流为2.5A；
• NCF29A1具有优越的LF（低频）灵敏度，低功耗可达uA级别；
• 可通过RSSI定位钥匙，符合HT-3加密协议；
• 支持RF跳频通讯。

方案规格：

• 实现基站完整的IMMO/PKE/PKG/RKE功能，并在Display上显示状态；
• 实现RSSI数值的显示；
• 天线诊断和阻抗测试，并显示结果，支持SWD接口；
• 钥匙与基站PKE通讯距离能做到3-4m；
• 钥匙与基站RKE通讯距离能做到20m以上。
