基于MAX2902全双工无线电中的发射机设计

该参考设计涵盖了使用MAX2902单芯片发射机在900MHz全双工无线电中的发射机设计。MAX2902设计用于868MHz至915MHz的频带，并符合FCC CFR47第15.247部分的902MHz至928MHz的ISM频带规范。该参考设计能够在Vcc = 2.9V和Icc = 170mA时提供+ 19dBm以上的性能，在Vcc = 3.3V和Icc = 190mA时提供+ 20dBm的性能，同时在10：1时满足14 dB的CNR（1.22-Mbps BPSK）。 VSWR（所有角度）。

MAX2902是单芯片发送器，设计用于868MHz至915MHz频带。它符合FCC CFR47第15.247部分的902 MHz至928 MHz ISM频段规范。

发射器IC具有很高的集成度，同时最大限度地减少了外部组件。发射调制器，功率放大器，RF VCO，8通道频率合成器和基带PN序列低通滤波器均已集成。通过过滤BPSK调制，减少了杂散发射，从而在US ISM频带中启用了多达8个独立的发射通道。提供了扩频BPSK，ASK和OOK的输入。FM可以通过直接调制VCO来实现。该设备主要用于外部差分天线。

参考设计板，采用MAX2902单芯片发送器

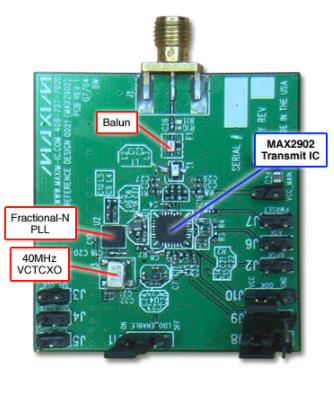

图1所示为参考设计板，其采用MAX2902单芯片发送器，设计用于868MHz至915MHz频带。在本参考设计中，将MAX2902用作900 MHz频带中的发送IC。它由美国国家半导体LMX2353小数N分频PLL控制。
