恩智浦非接触式阅读器的放大器电路解决方案

该放大器解决方案旨在以读取器/写入器模式进行通信，以便与符合ISO / IEC14443A的设备进行通信。支持与符合ISO / IEC14443B的设备进行通信的读取器/写入器模式需要更复杂的放大器，因此未包含在本文档中。

恩智浦非接触式阅读器的放大器电路必须满足以下要求：

• 生成RF场：考虑到发射机电源电流的限制和一般的发射限制，必须使生成的磁场最大化。
• 传输数据：编码和调制后的数据信号必须以某种方式传输，每个卡都可以接收。必须考虑信号形状和时序。
• 接收数据：考虑到数据表的限制（例如最大电压和接收器灵敏度），必须将卡的响应传输到读取器IC的接收输入。

恩智浦非接触式读取器IC的工作距离取决于：

• 天线的搭配，
• 接收器的灵敏度，
• 阅读器系统中使用的天线尺寸，
• 通讯伙伴的天线尺寸和
• 外部参数（例如金属环境和噪声）。

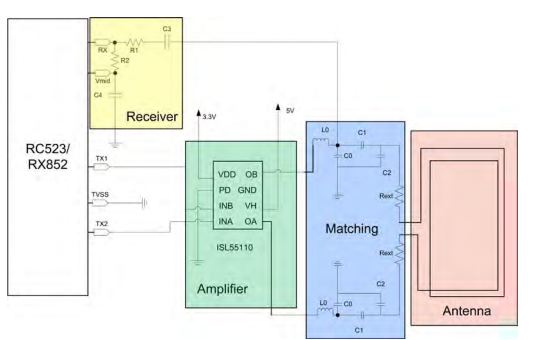

图1完整的RF部分的框图

尽管其中一些模块可能仅包含一些无源组件，但重要的是要考虑所有模块和完整的功能，以保证整个设备的正常功能：

• 该放大器使用一个mosfet开关来放大NXP非接触式读取器IC的数字信号。
• 匹配电路用作阻抗变换块。
• 作为匹配电路一部分的EMC滤波器可减少13.56 MHz谐波并执行阻抗变换。
• 天线线圈本身会产生磁场。
• 接收器部分将接收到的信号提供给NXP非接触式读取器内部接收器级。

对称放大器的描述

1.放大电路

放大器电路（TX路径）（图1中的绿色框）由充当开关的高速mosfet对组成。恩智浦非接触式读取器芯片的TX1和TX2输出产生一个数字信号，该信号被FET结构放大。信号直接连接到匹配电路。这种高效的架构仅允许100％的幅度调制。

2.天线匹配

根据天线PCB（图1中的红色框）的不同，必要的天线匹配（图1中的蓝色框）包括对称结构的EMC –滤波器（L0和C0）以及来自读取器芯片的串联和并联调谐电容器。观点看法。为了调整天线的品质因数，添加了电阻器Rq。

电容器和电阻器均用于实现所需的13.56MHz谐振频率，以及用于根据ISO / IEC 14443A进行适当信号整形的品质因数。
