NXPRDLib的收发器软件设计方案

本文档的主要目标集中于说明为CLRC663，MFRC631，MFRC630和SLRC610构建NxpRdLib软件堆栈的步骤。为了正确的读取器和芯片配置，必须生成并链接不同的层相关对象。

与协议相关的与MIFARE卡的通信不属于本文档的范围。有关卡命令及其用法的更多信息，请参见示例项目源代码，“ NXP Reader库”文档和MIFARE应用说明。

概述

示例项目（基于Visual Studio）为开发人员提供了大量基于MIFARE卡产品的卡通信示例，以开始快速开发应用程序。包括的示例有：

• MIFARE经典
• MIFARE Ultralight，MIFARE Ultralight C
• ISO14443B
• 费利卡
• 编码

使用NXPRdLib进行应用程序编程需要了解不同阅读器模式的基础知识。为特定的阅读器模式构建软件堆栈需要生成不同的软件模型。

恩智浦阅读器库概述

恩智浦阅读器库封装在用ANSI C编写的“层和组件”中。库结构提供了一种编程和设置阅读器接口的模块化方法。阅读器库包括4层：

• BAL（总线抽象层）
• HAL（硬件抽象层）
• PAL（协议抽象层）
• AL（应用层）

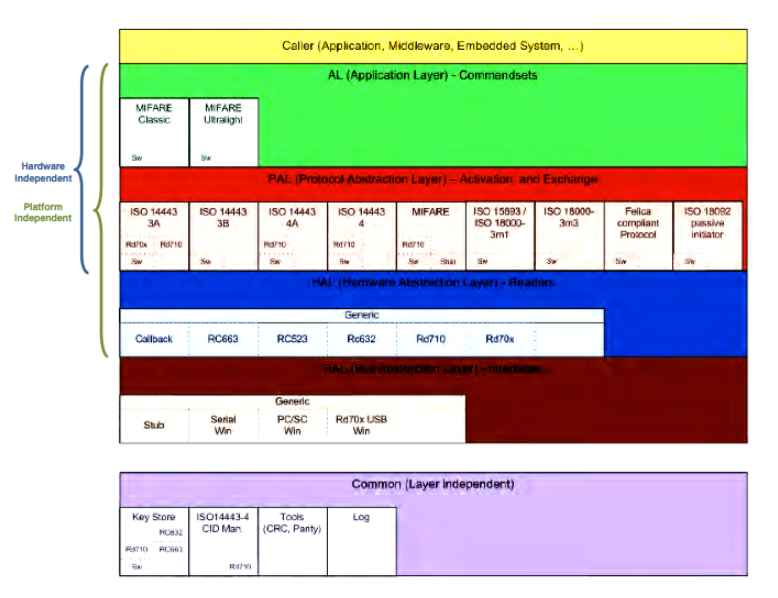

图1阅读器库模型

每一层由具有通用接口和特定实现的不同组件组成。

建立堆栈

为了使用软件库，必须从底层（BAL）到顶层（AL）建立一堆组件。图2显示了在PC站点上建立完整软件堆栈以进行非接触式卡通信的各种元素。

图2构建堆栈

每个组件都必须在使用前进行初始化。例如，BAL层的初始化需要将特定的上下文或数据参数输入到组件中。

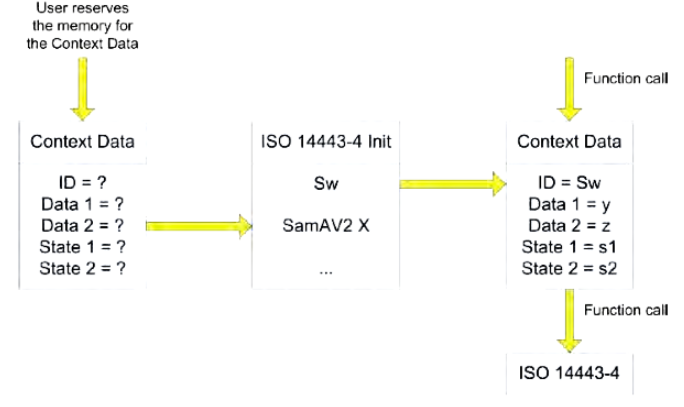

图3上下文处理

必须使用setPort-function设置正确的读取器端口参数。根据阅读器模式，可以使用不同的参数。

status = phbalReg_SetPort（＆balSerial，pComPort）;
status = phbalReg_OpenPort（＆balSerial）;

现在可以使用相同的步骤来构建下一层。
