ASK发射机电路MICRF102的特性及应用

1概述

   02是美国MICREL半导体公司新推出的一款用于无线应用的单片发射机射频集成电路。它采用了该公司的QwikRadioTM射频技术，真正实现了“数据入，天线出”的功能。
    MICRF102具有在芯片内自动进行天线调谐的功能，免去了复杂的人工调整，从而大大降低了生产开发的成本。它可用于各种UHF免申请频段，全面兼容各种ASK/OOK（幅度键控/开关键控）UHF接收方式，并可用于从100bps～20kbps范围内的调制数据率。
    在与MICREL公司开发的各种QwikRadioTM接收电路配合应用时，MICRF102可实现极低的成本和很高的可靠性，可广泛应用于各种无线遥控和射频数据链接系统中。

图1MICRF102的引脚排列

2主要特点

        (1)完整的UHF频段单片发射机电路
        (2)发射频率范围：300MHz～470MHz
        (3)最大调制数据率：20kbps
        (4)自动天线调谐，免人工调整
        (5)外部引脚少
        (6)低静态电流：<0.04μA
        (7)采用8引脚SOIC封装（外形尺寸为4.8mm×3.9mm×1.6mm）

3引脚排列

        MICRF102的引脚排列如图1所示

4方框图

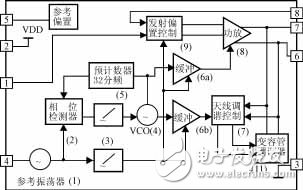

       图2给出MICRF102的原理框图。

图2MICRF102的方框图

图3MICRF102电路的射频输出功率与PC脚电压的关系曲线

表1MICRF102的引脚功能及符号

引脚序号  符号            引脚功能

 1            PC                 射频输出功率控制端

2             VDD              电源正输入端

3             VSS               电源地

4        REFOSC           参考振荡频率输入端

 5         STBY               发射模式控制端。当该脚接VDD时工作于发射模式；接VSS时工作于静态守侯模式。

 6            ANTP            射频功率输出正端，用于驱动发射环形天线的高端。

 7          ANTM             射频功率输出负端，用于驱动发射环形天线的低端。

 8            ASK              幅度键控调制数据输入端。对于等幅波方式，应将此引脚接至VDD端。

在图2所示框图中，（1，2，3，4，5）构成UHF频率合成器，用于产生满足输出需要的载波频率。其中的同相路信号（I）用于驱动功放，正交路信号（Q）与天线信号相位进行比较以调谐天线。功率控制单元感应天线信号并控制功放的偏置电流以调节发射功率。在ANTP与ANTM端外接一个PCB环形天线与IC内电路构成LC并联调谐回路。

5电性能参数

5.1绝对最大额定值
