GPS接收机变频器

全球定位系统(GPS)接收机的RF输入为1575MHz。假设中频为85MHz，使用低端LO注入(fLO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪声系数，输入三阶截取点(IIP3)为+1.8dBm，使用+3.0V供电，电源电流为14.7mA。

MAX2682是为低电压、低电流工作设计的硅锗(SiGe)下变频器系列产品中的一员，用于移动通信设备非常理想。MAX2682可以使用400MHz到2500MHz的射频(RF)输入，将其下变频至10MHz至500MHz的中频(IF)。全球定位系统(GPS)接收机的RF输入信号频率为1575MHz。假设中频为85MHz，使用低端LO注入(fLO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪声系数，三阶输入截取点(IIP3)为+1.8dBm，使用+3.0V供电，电源电流为14.7mA。元件取值和原理图请参见图1。

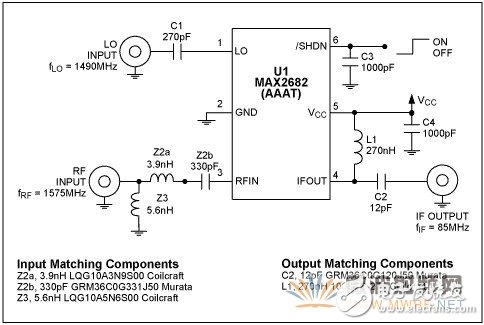

图1. 用于GPS的MAX2682硅锗(SiGe)下变频混频器

表1. MAX2682 SiGe下变频器在GPS应用中的性能
VCC = +3.0V, fRF1 = 1575MHz, fRF2 = 1576MHz, fLO = 1490MHz, PLO = -5dBm, fIF = 85MHz
