频率计工作原理

频率计是测量频率或时间间隔信息的仪器，精度高，价格低，设计独特。只利用计数器即可实现高精度的测量，可见当初发明者的聪明和智慧。

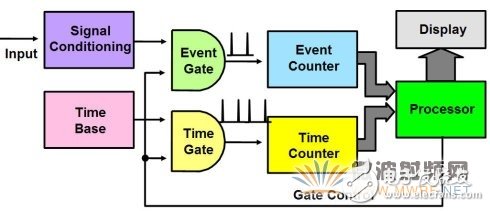

图1   频率计结构框图

从图1的频率计结构框图中可以看出，频率计包括几个部分：
1）信号调理部分
2）事件门和时间门
3）事件计数器和时间计数器
4）处理器和显示器
5）时基电路

图2是频率计测试时间间隔的原理：对开始点和结束点之间的时间段内统计脉冲的个数，从而计算出时间间隔数值。

图2   频率计测量时间间隔的原理

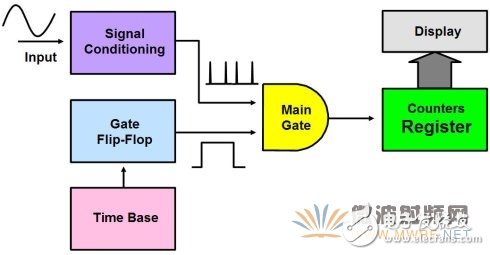

图3是频率计测量频率的原理：计数器统计时间门内的脉冲个数，从而计算出频率值。

图3   频率计测量频率的原理
