浅析任意波形发生器的工作原理

任意波形发生器的用途越来越广泛，因为它具备比较灵活的信号产生能力。

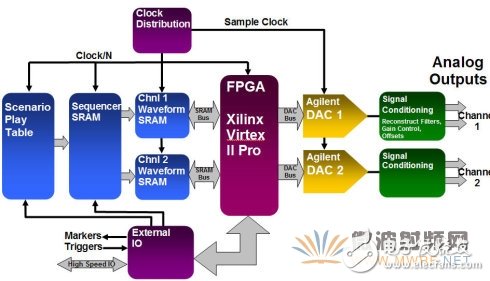

图1 N6030A任意波形发生器原理框图

图1是典型的Agilent N6030A/N8241A高性能任意波形发生器的原理框图。任意波形发生器主要包括如下几个部分：

1）FPGA：把存在SRAM里的用软件产生的波形输入到DAC器件；
        2）DAC：最关键的器件，决定整个任意波形发生器的性能；
        3）信号调理：对输出的信号进行调理，包括：滤波，增益控制，偏置控制等；
        4）对外接口：包括软件编程接口，触发接口，数字输出接口等。
