信号源结构原理

传统的信号源由三部分组成：

1）参考源部分：决定整个信号源频率稳定度；
 2）频率合成部分：决定输出信号频率参数；
 3）输出功率控制部分：决定输出信号功率参数。

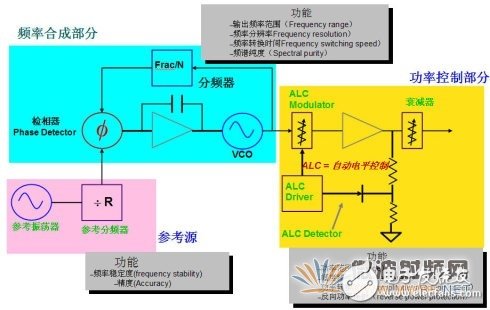

图1  典型的信号源组成框图

信号功率控制部分：

1）ALC：保持信号输出幅度的稳定；
2）衰减器：有机械或电子两种，实现大输出功率范围（如：-136dBm～＋13dBm）。

频率合成部分：

是典型的PLL结构，控制输出频率范围，频率分辨率，频谱纯度等。

现代的信号源在传统信号源的基础之上增加矢量信号产生能力，让信号源成为多制式信号发射机。

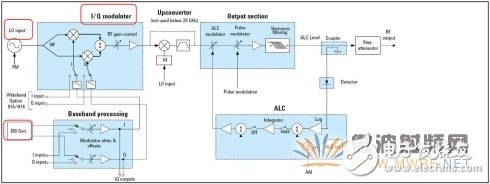

图2  现代矢量信号源结构框图

矢量信号源的设计可以把各种组件集成到一个PCB上，以实现仪器的小型化。整个MXG信号源主要由三部分组成：电源模块，CPU装配板，信号产生装配板。图3是安捷伦MXG的信号产生装配板。

图3  MXG装配板
