微带巴伦设计与仿真

在频率较高的情况下（大于1GHz），LC巴伦由于电感，电容的寄生效应，自谐振频率等影响，性能将变差，而在高频上，用微带线设计的巴伦在性能，尺寸上都比较理想，本文讲解在较高频率上如何设计微带线巴伦并进行ADS仿真。

微带巴伦的结果如下所示：

微带线A的长度为0.5个波长，微带线B的长度为0.25个波长，波长为在实际基板上的信号波长，需要考虑基板的介电常数。

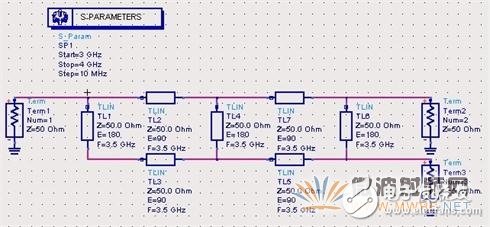

巴伦的性能和所用的节数有关系，节数越多，频宽越宽，不过节数越多，尺寸也越大，上图为4节微带线巴伦。
下面分别用ADS对一节，两节，三节微带线巴伦进行仿真。

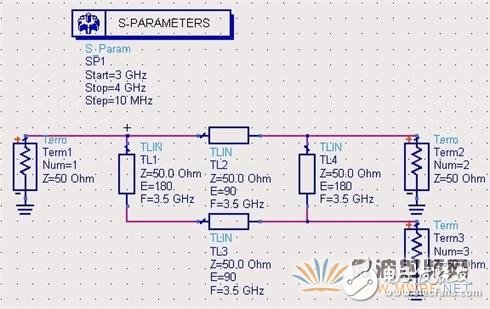

一节微带线巴伦：

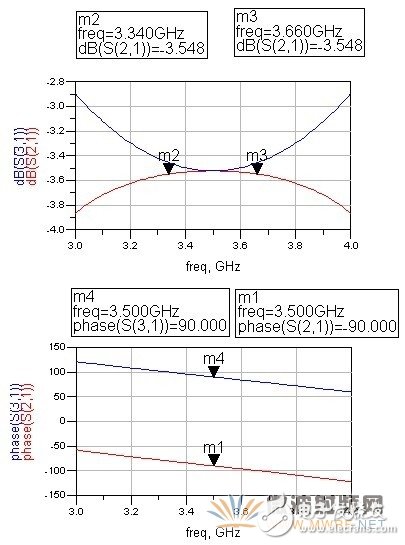

仿真结果：

仿真结果可见相位在很大频宽内都保持180°正交，幅度在100MHz范围内基本两路平衡输出保持一致，插损在0.5dB左右。

二节微带线巴伦：

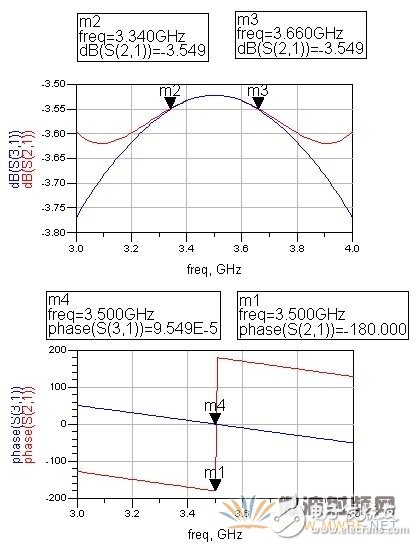

仿真结果：

仿真结果可见相位在很大频宽内都保持180°正交，幅度在200MHz范围内基本两路平衡输出保持一致，插损在0.5dB左右。

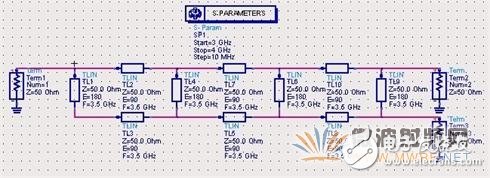

三节微带线巴伦：

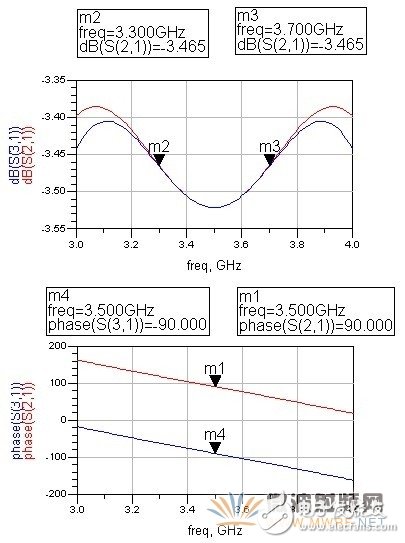

仿真结果：

仿真结果可见相位在很大频宽内都保持180°正交，幅度在400MHz范围内基本两路平衡输出保持一致，插损在0.5dB左右。

通过仿真发现巴伦节数越高，幅度平衡带宽越大，不过节数对插损基本影响不大。
