蓝牙低功耗（BluetoothLE）是世界上功率最高的短距离无线通信技术之一。其低功耗被开发商和消费者广泛赞誉。随着蓝牙网状网络（Mesh）的发布，开发人员可能会想知道蓝牙网格是否也被设计为低功耗。它是否继承了蓝牙LE低功耗的优势？

答案是肯定的！蓝牙网状网络包括优化功耗的各种措施，特别是称为“友邻节点（Friendship）”的功能。

蓝牙网状网络标准概述

蓝牙网状网络中的Friendship功能的应用可能非常多样化。一些产品，如灯，将连接到主电源，蓝牙网格模块的功耗与光线本身的功耗相比，可以忽略不计。但是其他产品，如智能传感器或锁具，将受到功率限制，这意味着它们需要由小型电池或能量采集技术供电。像这样的产品最有可能利用蓝牙网格的Friendship概念。

如果您已经阅读了我们的蓝牙网状网络系列中的较早的文章，那么您已经知道节点是已经被设置并且是网状网络成员的设备。节点具有与产品类型相关的功能，但是也可以具有关于网络本身的操作的功能，并且可以承担特殊的角色。

这由他们支持的网格特征决定。所有节点都可以在网络中发送和接收mesh消息。此外，节点还可以选择性地支持一个或多个额外的网络功能，如下所列：

· 中继功能：通过广播承载接收和重传网状消息的能力，以实现更大的网络。

· 代理功能：在GATT和广播承载之间接收和重传网状消息的能力。

· 低功耗特性：能够以显着降低的接收机占空比在网状网络内工作。使无线电接收器的时间最小化导致节点的功耗降低，只有在严格必要时才能使接收机使能。低功耗节点（LPN）通过与Friend节点建立Friendship来实现这一点。

· 友邻功能：通过存储发往LPN的消息来帮助LPN运行的能力，并且只有在LPN明确地从“Friend”节点请求消息时才转发它们。

要了解Friendship如何使LPN降低功耗，请考虑传感器。传感器是一种可能利用Friendship并充当LPN的节点的一个很好的例子。他们通常花费最多的时间来传输数据，而且很少需要接收数据。也许传感器只有在超出一组配置的限制范围内才能发送温度读数，也许这只会每天发生两次。这种不频繁的数据传输保持了这种类型的设备的能量消耗低。

但是如果这些温度限制需要修改以根据季节使用不同的值，并且通过向传感器发送配置消息来实现这些限制的修改呢？对于传感器直接接收这样的消息，需要切换无线并进行收听。大多数时候它正在听，没有收到任何东西，但能量消耗了。

所以，与Friend合作允许LPN安排使用无线接收消息到任何频率对于该设备是有意义的，并且以比其它需要的频率低得多的频率，如果它必须一直接收消息。 LPNs轮询他们的Friend的新消息，Friend只会偶尔存储。这是如何节省电力。

友邻和低功耗节点

LPN必须与支持Friend功能的另一个节点建立Friendship关系，以减少其接收器占空比并节省能源。图1取自蓝牙网状网络规范。另外，它说明了LPN和Friend节点之间的关系。特别是它显示：

·Light blue: LPNs

·Dark grey: Friend nodes associated with and service specific LPNs

·Light grey: Friend nodes which do not have a relationship with anLPN

·浅蓝色：LPN

·深灰色：与特定LPN相关联的Friend节点

·浅灰色：与LPN没有关系的Friend节点

图1 - 网状网络的拓扑示例

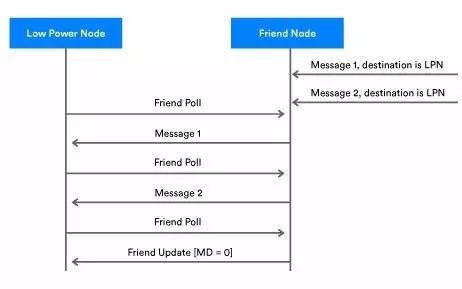

Friend节点P与LPNI，J和K具有Friendship关系。Friend节点O与LPN L和M具有Friendship关系。因此，寻址到节点I，J或K的消息将被Friend P存储并转发。节点L或M将被Friend O存储和转发。由Friend节点转发仅在LPN轮询Friend以获得等待传送的消息时发生。

友邻节点参数

LPN需要找到“Friend”节点并与他们建立Friendship关系。所涉及的程序称为Friend建立。我们稍后会检查这个过程，但在我们介绍一些关于LPN行为的关键参数之前，因为这些参数是在Friend建立过程中设置的。

1. ReceiveDelay是LPN之间经过的时间，向Friend节点发送请求，并开始收听响应。这允许“Friend”节点时间准备其响应并将其发送回来。

2. ReceiveWindow是LPN花费时间来收听响应的时间。图2说明了涉及ReceiveDelay和ReceiveWindow的时序。

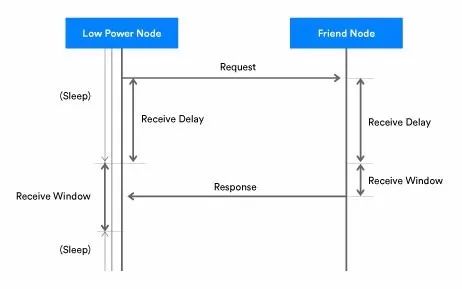

图2- ReceiveDelay和ReceiveWindow时序

1. PollTimeout建立在LPN发送给其“Friend”节点的两个连续请求之间可能经过的最长时间。如果在PollTimeout计时器到期之前，Friend节点没有收到LPN的请求，则Friendship将被终止。

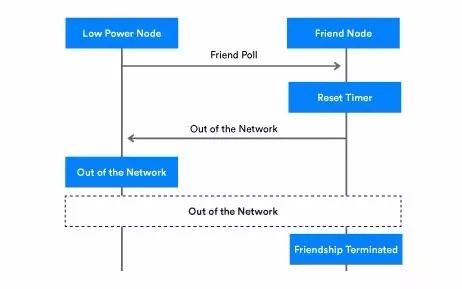

图3- PollTimeout时序

友邻节点建立

如果两个人想建立友谊，只要一瞥就够了！为了建立蓝牙网状网络的Friendship，还需要几个步骤。

1.LPN发布一个Friend请求消息。此消息不被中继，因此只有直接无线范围中的“Friend”节点才能处理它。没有Friend功能的节点丢弃它。Friend请求消息包括LPN的ReceiveDelay，ReceiveWindow和PollTimeout参数。

1.可以支持“Friend请求”消息中指定的要求的附近的每个“Friend”节点准备好“Friend offer”消息并将其发送回LPN。该消息包括各种参数，包括支持的ReceiveWindow大小，可用的消息队列大小，可用的列表大小以及由Friend节点测量的RSSI值。

2.在接收到“Friendoffer”消息时，LPN通过应用实现特定的算法来选择合适的Friend节点。该算法可能会考虑各种各样的点。某些设备可能会将接收窗口大小置于优先级，以尽可能减少功耗，而有些设备可能会更加关注RSSI值，以确保它们能够与“Friend”节点保持良好的链接质量。使用的精确算法由产品开发人员决定。

3.选择Friend节点后，LPN将向Friend节点发送一个Friend Poll消息。

4.从LPN收到Friend Poll消息后，Friend节点回复一个Friend Update消息，该消息结束了Friend建立过程并提供安全参数。在这一点上，建立了Friendship。
