你知道吗，高级滤波器背后的原理竟这么简单！

你一定知道Qorvo享誉业界的LowDrift SAW、NoDrift SAW和NoDrift BAW高级滤波器，但你可知道这背后它们都基于什么技术原理么？

其实，B超、声呐、洗牙机甚至打火机，它们与它们，“同宗同源”，都因为——压！电！效！应!

压电效应是这样滴

压电效应：某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷，当外力去掉后，它又会恢复到不带电的状态。

原理发现的故事

皮埃尔·居里（猜得没错，就是居里夫人她老公！）与他哥哥雅克·保罗发现了一些晶体在某一特定方向上受压时，在它们的表面上会出现正或负电荷，这些电荷与压力的大小成正比，而当压力排除之后电荷也消失。

居里夫妇

1881年，兄弟俩发表了关于石英与电气石中压电效应的精确测量。

1882年，他们证实了李普曼（G．Lippmann）关于逆效应的预言：电场引起压电晶体产生微小的收缩。利用压电现象，他们还设计了一种压电石英静电计——居里计。这种仪器能把分量极微的电量精确地测量出来，并且成为当代石英控制计时计与无线电发报机的先驱。（以上内容，摘自百度百科）

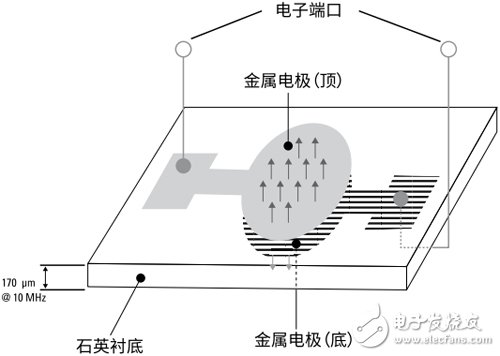

再补脑——体声波滤波器原理

在采用石英晶体作为衬底的体声波谐振器中，石英上下表面的金属片受电信号激励，产生电场变化，而电场变化则导致石英晶体发生形变，造成震动，即声波。声波从顶面跳跃至底面，形成驻波，也就是谐振，如此一来就可以滤波了。

体声波谐振器的谐振频率取决于板材厚度和电极质量。在体声波滤波器发挥重要作用的高频率下，压电层只能有几微米厚，因此谐振器结构需要采用薄膜沉积和微加工技术，在载波衬底上完成。

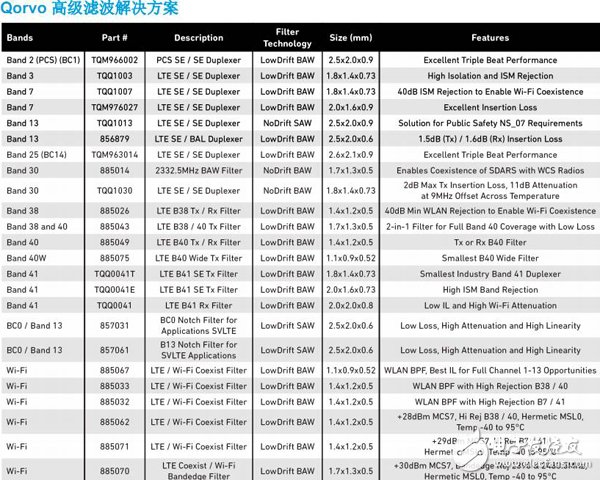

通过使用体声波技术，能够开发边缘斜率极高和抑制能力优秀的窄带滤波器。这使得体声波成为解决许多干涉难题的首选技术。体声波可以处理的频率高达6GHz，在频率高于1.9 GHz 的新型LTE频带中多有使用，如885026、885043等，对于LTE/Wi-Fi 共存滤波器，体声波也非常有效，如885067、885033等。另外，体声波滤波器的尺寸随着频率的升高而降低，这使得体声波滤波器成为适用于最严格的3G 和4G 应用的理想滤波器。

对了，据说这是男生们启蒙压电效应的导师——

童年的整蛊神器，有木有亲切的赶脚？
