pt2262数据码与编码格式

　　PT2262概述

　　在应用遥控编、解码芯片时，要求一对芯片的地址完全一致，因此当一个遥控芯片控制多个解码芯片时，需要与地址端连接的多个开关同时辅助动作，以改变地址，使之与解码芯片的地址完全一致，达到遥控的目的。

　　若用微控制器取代编码芯片，就可以使多个开关动作改变输出波形的功能由软件完成，同时，在空闲时让微控制器工作在掉电模式，这样不但操作简便而且节省了能源。

　　PT2262数据码

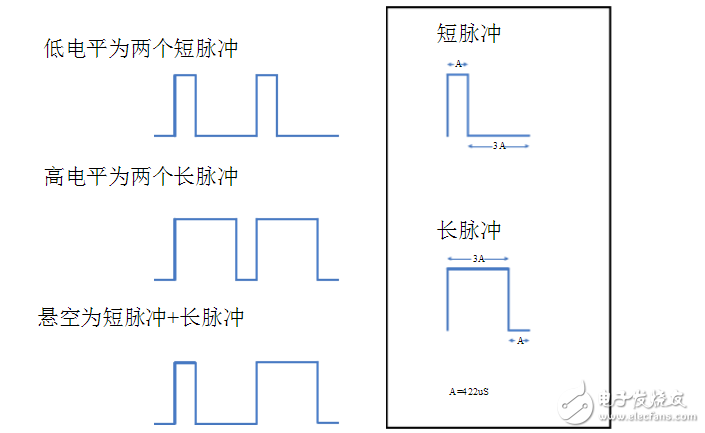

　　PT2262是常用的无线遥控编码芯片，它的数据是由可以接高电平、低电平、悬空的8个引脚来决定，每个引却的数据为2位，就低电平00、悬空01、高电平11状态组成。数据位16位+8位按键编码组成数据码。

　　不同的数据表示改变8个引脚的高、低电平、悬空来得到不同的数据。

　　解码这些数据传统常用芯片为PT2272，PT2272也有8引脚供选择，在与2262振荡电阻匹配下，如果PT2272的1-8引脚与PT2262的1-8引脚的状态相同下即可进行解码输出。由于2272是硬件解码，芯片体积大和不能同时满足现在遥控器发射芯的多元化，新型的解码芯片是采用学习方式进行解码。常用的软件解码芯片有：TDH6300、RFE272等等。

　　PT2262编码格式

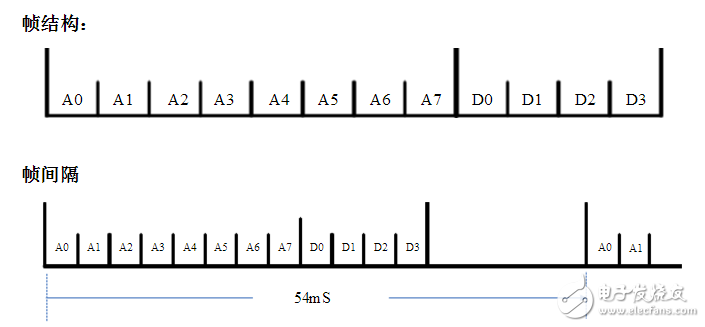

　　位值描述：

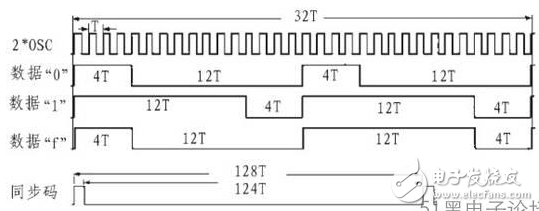

　　上图是PT2262编码芯片的编码格式。根据PT2262编码芯片的编码格式可以看出同步码时长=4T高+124T低+4T高；数据“0”=4T高+12T低+4T高+12T低；数据“1”=12T高+4T低+12T高+4T低；数据“F”=4T高+12T低+12T高+4T低。我们可以用单片机通过软件来模拟PT2262的这个编码过程，用软件代替了硬件PT2262，由于通过软件可以模拟不同的震荡电阻，同时地址编码也可以随意更改，还可以选择不同的发射模块（315Mhz或433Mhz），所以更具有通用性。

　　我们把2262的地址码用4个字节表示，如FFFF0101表示A0、A1、A2、A3（2262的1、2、3、4脚）开路，A4接地，A5接正电压，A6接地，A7接正电压。我们再用2个字节表示4个数据码，如0001表示D3、D2、D1（2262的10、11、12脚）为低电平，D0为高电平。把这6个字节数据存到单片机38h单元起始的 RAM中，R6存发送次数，R4存发送字节数，主程序中调用VFSS0软件编码子程序
