pt2262管脚及功能介绍

　　PT2262管脚说明：

　　名称                                    管脚                                  说明

　　A0－A11                           1－8 10－13                地址管脚，用于进行地址编码，可置“0”“1”“f”（悬空）

　　D0－D5                            7－8 10－13                数据输入端，有一个为“1”即有编码发出，内部下拉

　　Vcc                                   18                                    电源正端（＋）

　　Vss                                   9                                     电源负端（－）

　　TE                                    14                                    编码启动端，用于多数据的编码发射，低电平有效

　　OSC1                              16                                   振荡电阻输入端，与

　　OSC2                              15                                   所接电阻决定振荡频率OSC215振荡电阻振荡器输出端

　　Dout                                 17                                    编码输出端（正常时为低电平）

　　在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

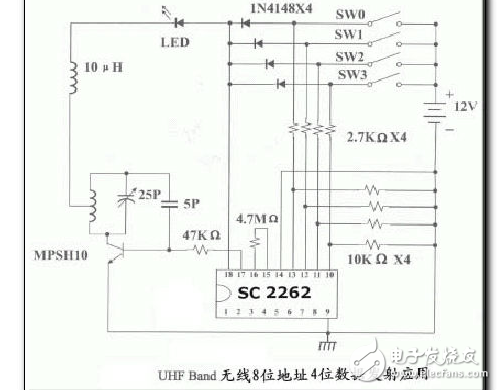

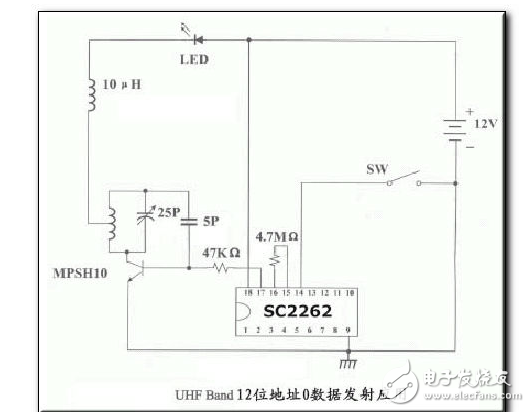

　　网站上大部分产品都是用2262/1.2M/2272/200K组合的，少量产品用2262/4.7M/2272/820K

　　PT2262/2272的地址编码设定和修改：在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1－8脚为地址设置脚，有三种状态可供选择；悬空。接正电源。接地三种状态。3的8次方为6561组，所以地址码不重复度为6561组。只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。遥控模块的生产厂家为了便于生产管理，当两者地址编码完全一致时，接收机对应的D0－D5端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。用户可将这些信号加一级放大，便可驱动继电器。功率三极管等进行负载遥控开关操纵。
