无线吸尘器的马达保护方案

　　无线吸尘器是一种不需要电源线的新型吸尘器，它有一个充电电池，跟手机一样是通过充电器保持机器运行，一般只需要充电几个小时即可完成充电，可持续工作几十分钟。无线吸尘器无电源线牵制，无论是清洁地面、门窗缝隙或是汽车都十分自由。

　　使用无线吸尘器清洁地面时，由于地面物品的不可预测性，往往使得吸尘器的马达被头发以及线绳等异物缠住而发生堵转。马达堵转是指异物将马达轴承固定使其不能转动，这时电压还加在马达的两端，使得电流成为了堵转电流。一般马达设计时都是不允许发生堵转的，因为堵转会使得马达线圈的温度急剧上升，超过线圈的最高温度之后，时间稍长就会烧坏马达，增加了消费者的不便，也增加了生产者的维修成本，所以在无线机器人中增加马达保护装置是必不可少的，而且是在堵转消除后能自动恢复的保护方案。基于以上原因，TE Connectivity 公司的可恢复电阻 PolySwitch 是一个较完善的方案。

　　TE Connectivity 是全球最大的无源器件专业提供商，同时也是全球最大的电路保护器件专业供应商，它是 PPTC 高分子材料正温度系数电阻的发明者，其过流过压保护器件广泛应用于消费电子、IT、通信、工业、汽车等多个领域。在过流保护方面，我们的提供PolySwitch 自复式元件，有众多的 PPTC 型号可供用户选择，其中 Radial-leaded devices 系列可复位电路保护器件系列产品专门用于防止商用和家用电器中使用的马达因过载、过热、堵转和其它潜在因素导致的损坏，包括了多种额定值电压等级产品，这些产品阻抗低、动作时间快、体积小并具备可复位功能，有助于电路设计者推出安全和可靠性良好的产品，并且减少保修期内的修理费用。

　　与一次性使用的保险丝不同，PPTC 器件无需在发生故障后进行更换。在过电流状况排除以及供电断开后，电路将恢复至正常的运行条件。与双金属型断路器产品相比，这种产品具有更高的灵活性、更长的使用期限以及更低的电磁干扰 （EMI）。

　　下面为无线吸尘器中使用 PPTC 选型的一般程序。

　　首先确认 PPTC 的阻值上限 R1max。下图 1 为 PPTC 阻值上限 R1max 的计算流程。

　　图1：PPTC 阻值上限 R1max 的计算流程

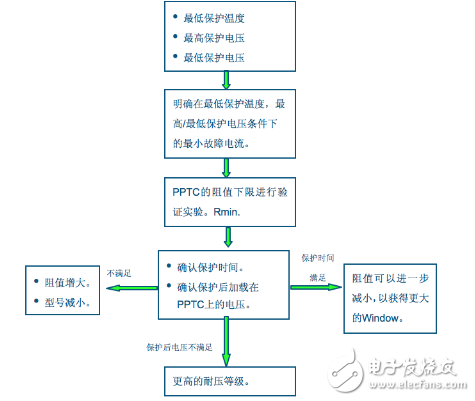

　　其次是确认 PPTC 阻值下限 Rmin。下图 2 为 PPTC 阻值下限 Rmin 的计算流程。

　　图2：PPTC 阻值下限 Rmin 的计算流程

　　最后确认 PPTC 的物理参数，比如 PPTC 的封装尺寸等，可以选出 PPTC 的型号。

　　关于更详细的无线吸尘器的保护解决方案，你可以访问 TE 的门户网站或与TE电路保护部联系以获取技术支持。。
