WiFi智能射频技术全面解析

　　1、应用背景

　　在数字通信领域，单位时间的有效数据传输率是衡量一个公司的产品性能的重要 指标。在Wi-Fi网络中，2.4GHz频段只有3个未重复的信道，而5GHz频段拥有较多个未重复的信道。因此，在“热点”区域内，2.4GHz频段的 信道资源会非常紧俏，当在同一信道上的接入用户数量过多时，会导致无线空口竞争加剧，使得网络传输性能下降。同时，在密集部署情况下，AP间的覆盖范围和 信道常常产生重叠，由此带来的同频干扰也会严重影响无线网络质量。当“热点”区域同时位于两个AP的覆盖范围内，所有的用户都指向连接同一个AP时，此 时，在一个AP下可能的接入用户量已经接近饱和，而另一个AP下可能只有少量用户，这种不均衡的负载分布同样会导致网络传输性能的下降。因此在这种情况 下，SRM应运而生。

　　2、术语解释

　　BandSteering：接入信道引导。

　　LoadBalance：负载均衡。

　　AutoChannel & Power Management：自动频率功率管理。

　　3、应用场景

　　BandSteering应用场景：

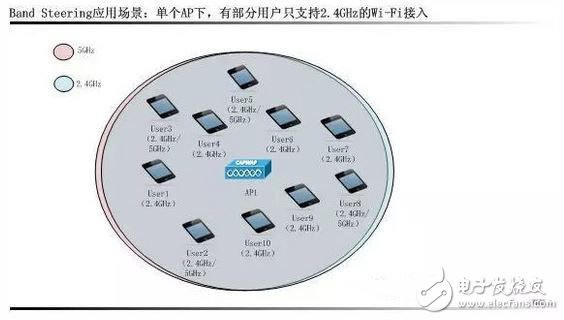

　　如上图所示，当前AP1下的用户，有部分用户只支持2.4GHz，而其余用户同时支持2.4GHz和5GHz。

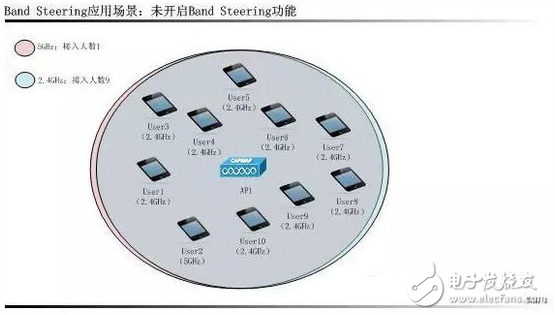

　　在此场景下，当没有Band Steering功能时，由于不能引导用户接入5GHz网络，可能所有或大部分用户都使用2.4GHz接入，造成2.4GHz信道繁忙，而5GHz信道空闲，如下图：

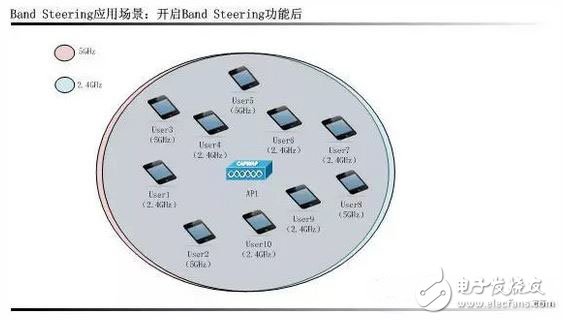

　　开启Band Streeing功能后，支持5GHz接入的用户将被引导优先接入5GHz，以保证只支持2.4GHz的用户能在此时加入网络，如下图：

　　Load Balance base on User应用场景：

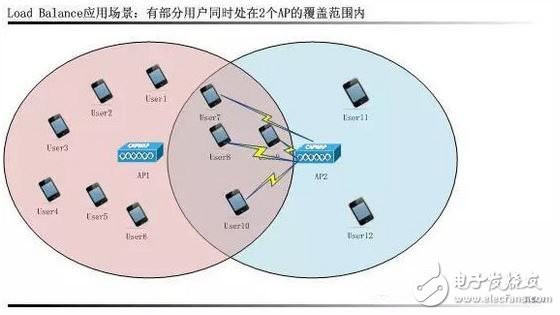

　　如上图所示，有部分用户同时处在AP1和AP2的覆盖下，这部分用户连接到哪个AP将直接影响到AP的负载能力和用户的接入速率。

　　在此场景下，当没有Load Balance功能时，User7到User10有可能同时接入到AP1，导致AP1下用户数量远远大于AP2，使得AP1负载过高同时降低用户的流量，如图：

　　在开启Load Balance后，User7到User10将会被引导接入到AP2中，使得AP1和AP2的负载能均衡分布，如下图：

　　Load Balance base on Traffic应用场景：

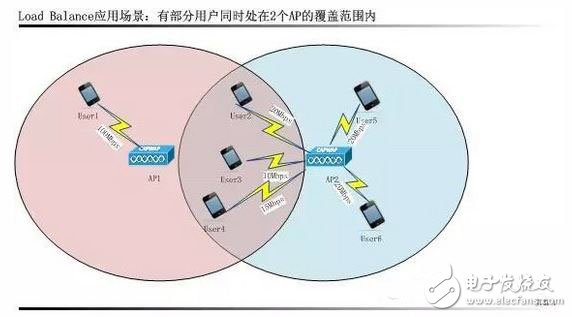

　　除了基于用户的负载均衡外，还有一种基于流量的负载均衡。该种情况发生在，某一个AP下的某些终端的数据流量要求很高，导致无法满足其余用户的数据流量要求。当使用Load Balance功能后，其余用户将接入到另一个接入点，以满足这些用户的流量要求，如图：

　　AutoChannel and Power management的应用场景：

　　如 上图所示，2.4GHz只有3个无重复的信道，所有的AP均只能在这三个信道中选择，而物理相邻的AP之间的信道必须不同。5GHz信道虽然多余 2.4GHz的信道，但同样需要妥善处理相邻AP之间的信道和功率关系。在没有实现该功能的情况下，必须由网络管理员手动对每一个AP所处的信道和功率进 行配置，配置过程不但繁复，而且因为空口信号质量与周围环境息息相关，因此可能导致下雨天或挪动家具后 ，已经配置好的AP的信道和功率不再满足使用要求。在这种情况下，为了简化网络管理员的配置过程，一个统揽全局的自动频道及功率调整就显得尤为重要。
