ZigBee在LED智能路灯控制中的应用

       漫漫黑夜之中路灯为大家照亮了前行的道路，当黑夜降临路灯便亮了起来，随着道路上的行人越多，天色越黑路灯也就越亮；当进入深夜，道路行人变少时，路灯开始变暗，节约城市照明的能源。

　　图1：灯光可调节

　　那么路灯是如何控制亮度协调工作的呢？下图则是路灯控制系统的整体系统示意图，在每个路灯节点上由一级终端设备将路况和环境信息通过ZigBee无线传送给二级终端ZigBee集中器，通过它将信号转为公网用的GPRS信号，最终传递给我们的管理中心，管理中心人员根据传回来的信号，做出相应的控制，调节每个节点的亮灭及亮度。

　　图2：智能路灯系统

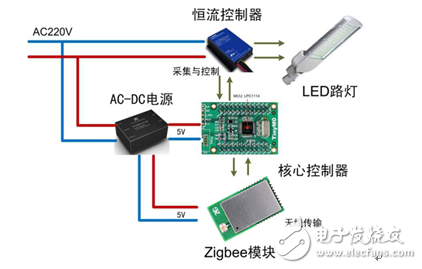

　　这是我们的一级终端，每个路灯节点由ZigBee无线模块、核心控制板、光线及人流传感器和LED灯组成。每个节点通过ZigBee接收命令，并实时汇报每盏路灯的亮、灭情况、实现亮度调节、传送电能负荷状态、完成灯杆损坏报警与漏电报警、接收来自ZigBee集中器的查询命令、控制命令等。

　　图3：路灯节点

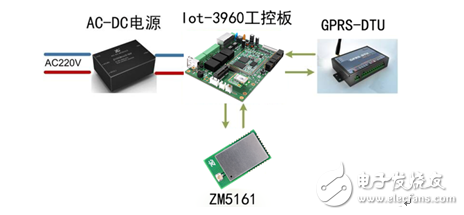

　　这就是二级终端ZigBee集中器，它由ZM5161模块，Iot-3960工控板和GPRS-DTU组成，主要用来实现ZigBee信号与GPRS信号的转换，通过公网传输给控制中心。

　　图4：节点集中器

　　这里是控制中心，由服务器、大屏幕投影显示设备、路灯智能测控系统软件及WEB服务器、打印机等设备组成，负责实时监控由一级终端上传的路况和周围环境信息、查询工作记录和对路灯进行有效的实时控制。

　　图5：路灯管理中心

　　整体优势：

　　1. 以无线代替有线，大幅降低布线的复杂度和线缆成本；

　　2. 无线公网传输方式，可实现复杂组网及超远距离监控；

　　3. 可工作在多种模式下，配合光敏和人流量等传感器自动调节亮度，有效增加能源的利用率；

　　4. 可提高道路照明质量、降低能耗、实现绿色照明；

　　5. FastZigBee组网协议可用节点更多、传输效率高、性能稳定、二次开发简单。
