基于Bluetooth 4.0 BLE 智能可穿戴解决方案

　　智慧可穿戴方案是对日常穿戴进行智慧化设计、开发，Bluetooth 4.0 BLE 技术很快会成为可穿戴技术约定俗成的连接解决方案。为此，世平集团推出了基于 Bluetooth 4.0 BLE 智慧可穿戴方案。

　　可穿戴设备将会迎来高速发展阶段，在未来5年内，该市场的经济规模将达到500亿美元。从智慧手表到健身跟踪器，各个可穿戴设备市场都在呈现出显着的增长。但凡日常生活用品，如眼镜、手环、衣服、鞋子、甚至帽子等，都可以应用蓝牙无线技术将採集来的活动资料，发送到智慧手机或平板电脑的应用软体上，透过云端的资料分析，回馈给使用者生活健康提示等资讯。

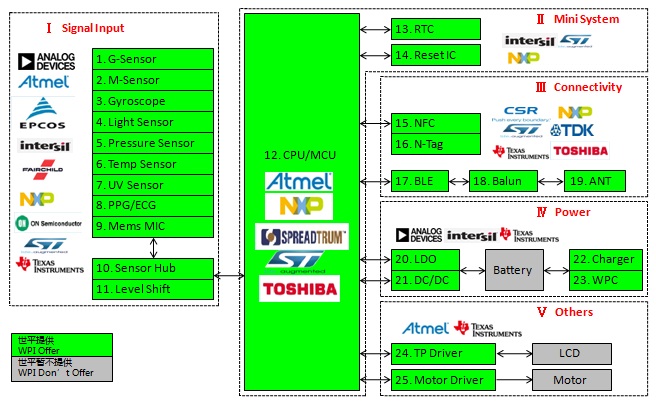

　　Bluetooth 4.0 BLE 智能可穿戴方案框图：

　　世平集团推出的方案如下：

　　一、基于 Atmel ATSAM4L多功能智慧手表解决方案

　　二、基于 ST STM32L151 光采集监测心率手表解决方案

　　叁、基于 ST STM32L151 单导联心率监护手表解决方案

　　四、基于 TI CC2541带计步功能手表解决方案

　　五、基于 Toshiba TZ1001 高集成度智慧手表解决方案

　　一、基于 Atmel ATSAM4L多功能智慧手表解决方案

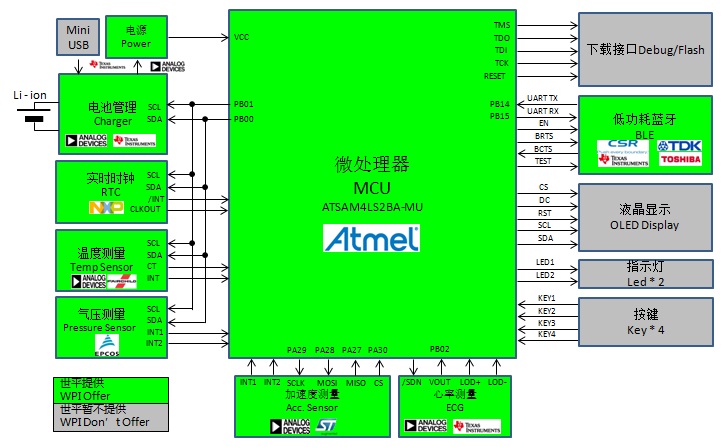

　　1. 功能框图

　　2. 功能描述

　　① 时间记录功能 ：时间记录功能（年、月、日、星期、时、分、秒）、闹铃功能、码錶功能。

　　② 温度测量功能：过温、欠温报警功能。

　　③ 气压测量功能： 根据气压值计算高度。

　　④ 加速度测量功能：3 轴加速度测量、计步功能、跌倒监测（选作）。

　　⑤ 心率测量功能：心电信号测量、心率资料计算、导联脱落监测。

　　⑥ OLED 显示功能：显示时间与日期、温度、气压、加速度数据、心率。

　　⑦ 电池管理功能：电池充电管理、电池放电管理。

　　⑧ 蓝牙资料传输功能 ：向 BLE 设备传输温度资料、气压资料、加速度数据、传输心率资料。

　　3. 重要特性

　　① 采用 Atmel ATSAM4LS2BA M4 处理器，最高可达 48MHz

　　② 采用 TDK 超小尺寸蓝牙模组

　　③ 采用 NXP PCF8563T低功耗的CMOS即时时钟/日历晶片

　　④ 温度测量采用 ADI ADT7420 ±0.25°C精度、16位元数位 I2C 温度感测器

　　⑤ 气压测量采用 EPCOS T5402 测量范围在 300 hPa ~ 1100 hPa 数字气压感测器

　　⑥ 加速度测量采用 ADI ADXL362 超低功耗、3轴MEMS加速度计

　　⑦ 心率测量采用 ADI AD8232 单导联心率监护模拟前端

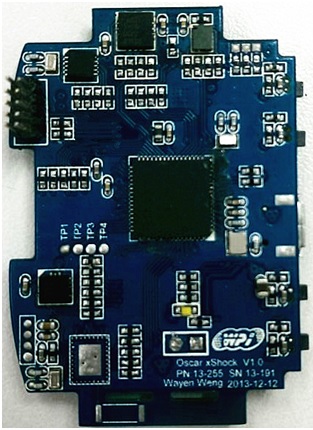

　　4. 方案照片
