TI NFC 产品在智能电视中的应用设计

　　1 NFC 智能电视的系统结构和总体设计方案

　　本文设计采用了TI 的TRF7970A transceiver IC 作为电视机端，RF430CL330H NFCTag 应用在遥控器端；在本系统中， 其基本功能应用如下：

　　·TRF7970A 可以通过和RF430CL330H 的相互通信，实现电视和遥控器之间的配对，也就是目前2.4GHz 数据传输前的配对；

　　·TRF7970A 可以和NFC 智能手机实现WiFi 的快速配对；

　　· RF430CL330H 可以和智能手机之间的通信，实现手机的数据信息转换到遥控器或者电视上面；

　　·可以通过NFC 的空中接口对Firmware 的软件升级；

　　·TRF7970A 可以对标签的读写操作，实现电视的功能项选择；

　　图1 系统结构框图

　　TRF7970A 满足NFC 的三种功能通信方式：Reader/Write， Pear to Pear 和Card Emulaiton，完全满足ISO/IEC18092， ISO/IEC21481 的NFC 标准；可以完全与满足NFC 标准的设备端进行信息的交互，RF430CL330H 是一款动态的NFC Tag 芯片， 符合NFC Type 4 的标准，支持的数据速率可达848Kbps， SPI 接口可以MCU 进行有效的沟通。

　　2 硬件电路设计

　　2.1 TRF7970A 模块硬件电路设计

　　TRF7970A 是一款13.56MHz RFID 高集成度的射频前端芯片，完全支持NFC 的协议标准，通过对该芯片的ISO Control 寄存器进行配置，可以设置成为不同模式的工作状态；TRF7970A 支持SPI 和并口两种通讯接口模式，宽电压（2.7V~5.5V）供电，内部集成了LDO，支持5 种电源管理模式，在5V 供电的情况下输出功率可达200mW。接收回路有两路（RX1和RX2 ），相位相差90 度，保证接收的稳定和可靠性，其基本的硬件电路如下图所示：

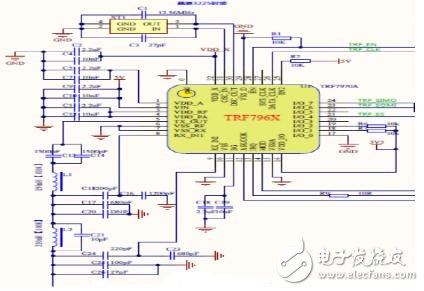

　　图2 TRF7970A 射频前端电路

　　射频前端匹配到50 欧姆的射频阻抗，基本的匹配网络如下所示：

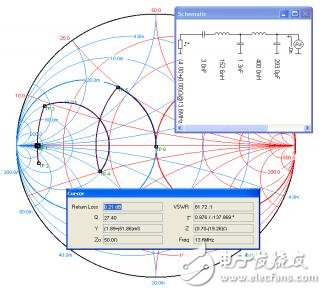

　　图3 TRF7970A 射频前端匹配网

　　2.2 TRF7970A 天线匹配电路构建

　　TRF7970A 天线是一款50 欧姆的阻抗匹配天线，其基本的匹配电路如下所示：

　　图4 TRF7970A 天线匹配电路

　　由于天线的材质和尺寸大小不一样，每一款生产出来的TRF7970A 天线匹配电路天线都要做完整的天线匹配，根据设计的系统Q 值，天线的电感值来对射频前端的参数进行完整的匹配。

　　2.3 RF430CL330H 模块硬件电路设计

　　RF430CL330H 是一款满足NFC Type 4 的动态标签，支持ISO/IEC14443 Type B， 支持SPI和I2C 接口，有RF 唤醒功能的一款动态标签；其基本的硬件电路如下：

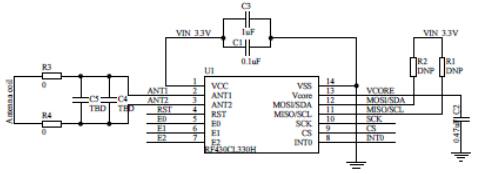

　　图5 RF430CL330H 基本参考电路

　　从该原理图可以看出，外面很少的外围器件就可以集成到别的芯片外围电路上去，以实现快速的 NFC 功能。在该遥控器项目中，RF430CL330H 及外围电路集成到遥控器的电路上，只是把线圈拿出来作为一个独立的模块，这样便于读写操作。

　　3 系统软件设计

　　系统软件设计主要包括智能电视应用中的各项功能的实现：有对TAG 的读取以获取特定电视或者网络节目的权限，有对蓝牙配对WIFI 配对的需求实现快速建立蓝牙与WIFI 的连接，另外电视可以通过P2P 功能获取手机相关图片，链接信息，实现信息的快速切换。也可以通过NFC 对Firmware 进行无线升级。

　　3.1 标签读取

　　TRF7970A 可支持ISO15693，ISO14443A/B 等标签的读取（如图6 所示）。

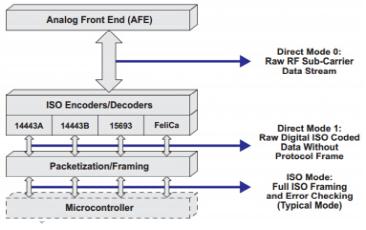

　　图6 TRF7970A 支持的卡片标准
