射频同轴连接器的失效原因分析及可靠性提高方

　　射频同轴连接器作为无源器件的一个重要组成部分，具有良好的宽带传输特性及多种方便的连接方式，因而被广泛应用于测试仪器、武器系统、通讯设备等产品当中。由于射频同轴连接器的应用几乎渗透到国民经济的各个部门，其可靠性也越来越引起人们的关心和重视。本文针对射频同轴连接器失效模式进行了分析，并 就如何提高其可靠性进行了讨论。

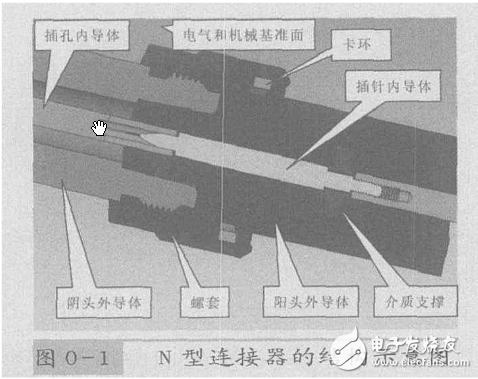

　　射频同轴连接器的品种虽然很多，但无论是螺纹连接型如：N型、SMA、3.5mm，卡口连接型如：BNC、 C，还是推入连接型如：SMB、SSMB、MCX其连接原理大体相同。下面以N型连接器为例，就其失效形式及提高可靠性的方法展开分析。图0-1是N型连 接器的结构示意图。

　　N 型连接器对连接好后，连接器对的外导体接触面（电气和机械基准面）依靠螺纹的拉力相互顶紧，从而实现较小的接触电阻（＜5mΩ）。插针内导体的插针部分插 入插孔内导体的孔内，并通过插孔壁的弹性保持两个内导体在插孔内导体的口部良好的电接触（接触电阻《3mΩ）。此时插针内导体的台阶面与插孔内导体 端面并未顶紧，而是留有《0.1mm的间隙，这个间隙对同轴连接器的电气性能和可靠性有重要影响。N型连接器对的理想连接状态可归纳为以下几点：外 导体的良好接触、内导体的良好接触、介质支撑对内导体的良好支撑、螺纹拉力的正确传递。以上连接状态一旦发生改变将导致连接器的失效。下面我们就从这几个 要点入手，对连接器的失效原理进行分析，从而找到提高连接器可靠性的正确途径。
