短波天线的制作方法

　　常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。而DP天 线的近距离通讯效果很不好。由于高度的限制，不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。

　　通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？

　　图1

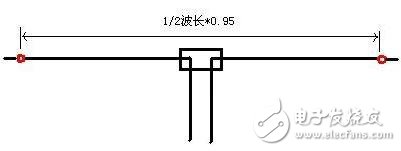

　　这是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。主振子长度为1/2波长*0.95缩短率。为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。

　　DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。DP天线有许多变形，下面我向大家一一做个介绍。

　　图2

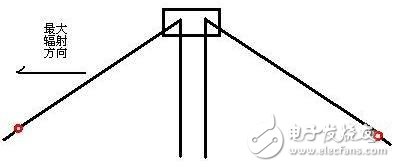

　　倒“V”天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。但这样做之后，天线具有了方向性，参见图中的最大辐射方向。

　　图3

　　由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。

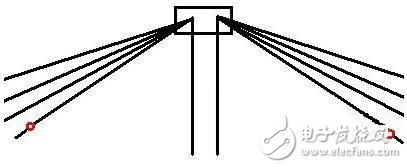

　　这样，我们就需要一根多波段的倒“V”天线。这样做的好处是节省占地面积，又不需要几根天线来回切换。但这样做的坏处是各波段振子相互影响，需要逐个修剪振子的长度，以达到最佳的匹配状态。

　　图4

　　偶级天线需要制作两半一模一样的振子，对于有经验的HAM来说，一个小时就可以制作完成一副多波段天线。那么对于新手来说，有什么好办法可以立刻使用到手的机器呢？当然可以！下面我们就来谈谈单极天线。

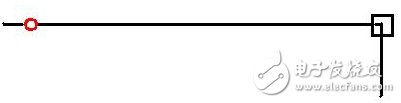

　　图中所示的就是一根单极天线的原型。只要振子的长度足够长，就可以涵盖各个频段。单级天线只有一根振子，如果用作多频段天线，需要使用天线调谐器来适合不同的频段。

　　图5

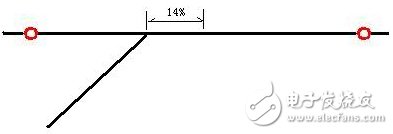

　　这也是单级天线的一种：WINDOM，译称温顿天线，又称偏馈天线。其振子长度为1/2波长*0.95，馈电点偏离中点14%，馈线为单根导线。

　　图6

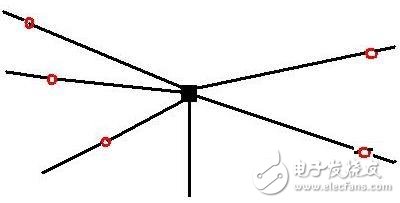

　　单极天线也可以做成多波段，这就是一支多波段单极天线，中心需要加1:5平衡/不平衡转换器。值得注意的是，单极天线可能带有高压，因此发射机必须可*接地，天线振子也要放置在无法触及的地方，以防触电。

　　其实短波天线并不神秘，只要经过调整都可以很好地工作。例如我自制的“W”型天线，是倒“V”天线的一种变形，使用效果也很满意。因此，只要掌握原理，开动脑筋发挥您的想象，您也可以设计出优秀的短波天线！
