基于AD9361面向3G（4G）基站收发器解决方案

　　器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361工作频率范围为70MHz~6.0GHz，支持的通道带宽范围为不到200kHz~56MHz.主要用在点对点通信系统、毫微微蜂窝/微微蜂窝/微蜂窝基站和通用无线电系统。

　　两个独立的直接转换接收器具有先进的噪声系数和线性度。每个接收器（RX）子系统包括独立的自动增益控制（AGC）、DC偏移校正、正交校正、数字滤波，从而减轻了数字基带的负担。AD9361还具有可以从外部控制的，灵活的手动增益模式。每个通道有两个高动态范围ADC，可将接收到的I和Q信号数字化，并通过可配置的抽取滤波器和128抽头有限脉冲响应（FIR）滤波器，来产生一个12位的输出信号（在适当的采样率）。

　　发射器采用直接转换架构，可实现高调制精度与超低噪音。该发射器的设计产生了较好的TX EVM（《-40dB），从而，为外部PA的选择提供了重要的系统余量。主板上的发射（TX）功率监视器可以用作功率检测器，可实现高度精确的发射功率测量。

　　其完全集成的锁相环（PLL）可为所有的接收和发送通道提供低功耗的小数N分频合成。通道隔离（频分双工（FDD）系统的需求）被集成到设计中。并集成了所有VCO和环路滤波器元件。

　　AD9361的核可以直接从一个1.3V稳压器上供电。该IC是通过一个标准的4线串行端口，和4个实时I/O控制引脚进行控制。在正常使用过程中它具有全面的省电模式，最大限度地降低了功耗。AD9361为10mm×10mm，144球芯片级封装，球栅阵列（CSP_BGA）。

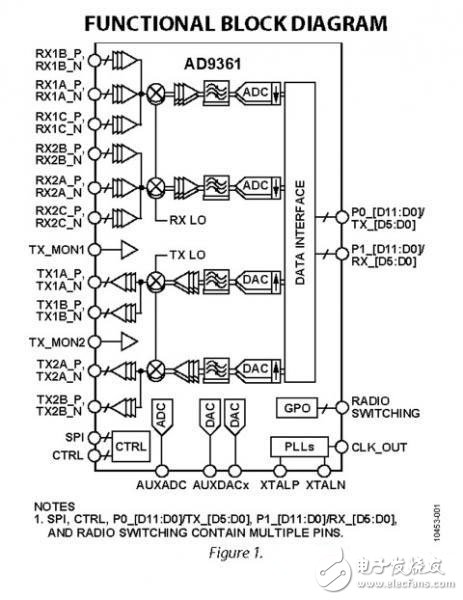

　　图1 AD9361功能框图

　　STM32072B-EVAL主要特性

　　•射频2×2的收发器，集成了12位DAC和ADC

　　•波段：70MHz~6.0GHz

　　•支持TDD和FDD操作

　　•可调信道带宽：《200kHz~56MHz

　　•双接收机：6路差分或12路单端输入

　　•高级接收机灵敏度，2dB的噪声系数，

　　800MHz的本地振荡器（LO）

　　• RX增益控制

　　•手动增益实时监测和控制信号

　　•独立的自动增益控制

　　•双发射器：4差分输出

　　•高线性宽带发射机

　　• TX EVM：≤-40dB

　　• TX噪音：≤-157dBm的/Hz本底噪声

　　• TX监控器：≥66dB动态范围，1dB的精度

　　•集成的小数N分频合成器

　　• 2.4Hz最大LO步长

　　•多芯片同步

　　• CMOS/LVDS数字接口

　　AD9361应用

　　•点对点通信系统

　　•毫微微蜂窝基站/微微蜂窝/微蜂窝基站

　　•通用无线电系统

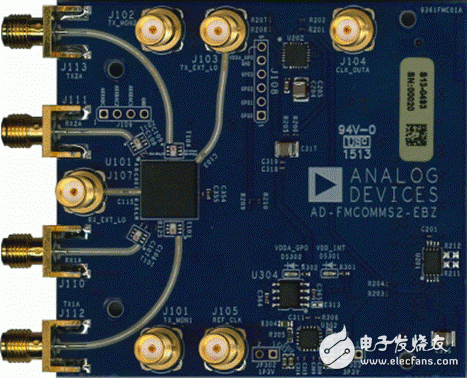

　　图2 评估板AD-FMCOMMS2-EBZ外形图
