面向点对点无线通信系统的微波毫米波无源天线

　　背景

　　随着近代无线电技术发展，无线通信系统在点对点信息传输中变的越来越为普遍。与电缆和光纤通信相比，微波通信有可移植性好、性价比高、投资回报快等众多优点。在很多国家，它们已经成为电讯基站间光纤连接的替代产品，例如在美国、日本，众多运营商85％以上的基站回程通信已经采用微波传输，在英国有的比例高达90％。从有线到无线的点对点解决方案日前在发展中国家例如印度也变的越来越为普遍。调查显示全球微波天线年需求量以每年大概5％速度增长。不仅如此，商场、超市、公园等大众场合的无线宽频接入的需求也越来越普遍，小基站已经成为流行的解决方案，该类型通信系统的后端点对点解决方案有望采用毫米波频段天线，这些给毫米波频段的天线及外围器件提供了市场前景。

　　本文谈及的微波毫米波（下简称微波）产品主要是指工作在4～86GHz频段的无源天线和器件。它们使通信系统在不需要电源模块的情况下具备较高的动态范围和实现宽带模拟信道传输，属于现代点对点无线通信系统中核心天馈部件。文章首先介绍微波天线和器件的相关术语，旨在交代核心指标与系统性能的关系；微波产品频带跨度大种类繁多，本文主要从不同角度阐术当前市场上微波天线和器件的类别以及在产品设计和选型时的一些技术关注点和特性。考虑到微波技术商用化时间短，在国内可以说是新兴产业，很多公司都是在近10年内才配备较全面的微波毫米波测试设备，因此产品和技术依然不是很完善，本文将抽出一个章节浅谈微波技术的未来产业发展之趋势。

　　微波天线及器件基础Fundamentals on Microwave Antennas and Components

　　了解任何产品首先需要了解这些产品的特性，不同的指标以及指标好坏如何影响产品的使用。对于点对点无线通信系统，产品的好坏影响系统的增益，效率，链路干扰以及使用寿命。本章节分别从天线和器件角度解析部分常规术语以及它们与点对点无线通信系统的关系。

　　2.1天线常规术语General Terminologies for Antennas

　　表1列出了天线常规术语以及它们潜在影响的系统性能。天线作为把能量转变为自由空间无线电磁能量的核心器件，其辐射特性是最关键的指标，图1列出了用于描述

　　天线辐射特性的若干核心指标，除增益外，其中前后比和辐射包络图是点对点通信天线选型中最为关注的两个指标。

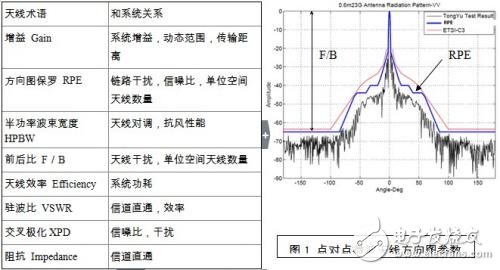

　　表1微波天线常规术语及系统的关系

　　2.2器件常规术语General Terminologies for Components

　　表2列出了器件常规术语以及它们潜在影响的系统性能。其中差损和隔离往往是点对点微波器件选型中最为关注的两个指标，当器件和天线级连之后，它们直接影响天馈系统的增益以及方向图交叉极化等特性。

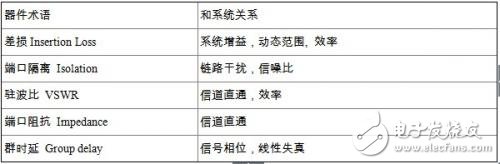

　　表2微波器件常规术语及系统的关系

　　2.3产品可靠性常规术语General Terminologies for Stabilities

　　我们将产品可靠性作为产品必不可少的一部分指标，表3列出了针对点对点通信中天线和器件相关的可靠性和环境适应性实验术语，它们的好坏直接关系到通信系统的使用寿命或部件维护周期。

　　表3微波天线及器件产品可靠性常见术语
