WLAN和移动网互通技术分析

　　1 引言

　　WLAN以其独特的优势，比如，热点覆盖、低移动性和高数据传输速率，与移动网形成了很好的互补，因而在移动网中的应用越来越广泛。

　　从国外运营商到国内运营商，都在不断扩展、完善移动网和WLAN的互通技术，目的是快速、经济地部署WLAN网络，做到在对现有网络改动最小的情况，以简单实用的技术吸引用户，分流目前快速增长的移动数据业务，缓解移动网络的资源在忙时忙区严重不足的压力，提升网络服务质量，提高网络的用户黏度。

　　WLAN和移动网互通时，根据互通技术实施的难易程度，可以有多种互通场景。

　　最基础、最简单的一种模式，是在互通的初期，两个系统基本是独立运营的，两个系统的安全机制也完全分开，WLAN用户通过WLAN接入网之后就直接接入Internet业务，不会接入移动核心网。

　　WLAN和移动网络间只有简单的账单信息关联，也就是说，这个阶段WLAN和移动的互通仅体现在通过BOSS系统，实现用户的账单里同时包括移动网和WLAN的费用。

　　这种互通模式虽然简单，但是移动网络和WLAN无法共享统一的认证方式和鉴权信息。用户使用不同的接入方式时，需要分别鉴权。对用户来说，这样的操作复杂，与网络间的消息交互时延长，因而影响了用户业务体验。所以，在基础模式的基础上，移动网络应能逐步实现给通过WLAN接入的用户提供统一的鉴权方式，简化鉴权流程，缩短用户接入时延。

　　随着移动网络自营的分组域业务（如IMS业务、即时消息业务、MBMS业务等）发展更加成熟，对用户更具吸引力时，互通技术还能满足用户通过移动核心网，接入那些移动网独有的数据业务。

　　上面讨论的只是用户如何通过WLAN使用数据业务，不涉及到用户的业务在WLAN和移动网间的移动和切换。但是，随着业务模式和技术的发展，用户希望能够自如地在不同的接入系统间实现业务切换。因此，更进一步的互通技术需要解决的问题是，用户在移动网和WLAN之间切换时，如何实现无缝的业务连续性，也就是说，在切换过程中几乎没有数据的丢失和中断情况发生，甚至能够实现类似VoIP业务的切换。

　　本文将介绍WLAN和移动网互通的基本架构，实现业务连续性所采用的新技术，以及互通技术的发展趋势。

　　2　WLAN与GPRS互通架构

　　通过上面的场景分析，我们可以看出，WLAN与移动网互通时的业务形式有两种：一种是WLAN直接接入IP业务，另一种是WLAN通过3GPP网络接入IP业务。图1表示了WLAN用户的两种业务模式。

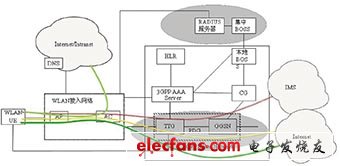

　　图1 WLAN与GPRS网络互通的架构图

　　当用户通过WLAN直接接入IP业务时，用户可以使用Internet业务。图中的3GPP AAA Server是为WLAN业务新增的网元，它将配合移动网中的HLR完成用户的鉴权和接入认证功能。3GPP AAA Server还将配合BOSS系统或者计费网关（CG）完成用户的计费。这种接入方式能够保持移动网络和WLAN的独立性。对于运营商来说，这种架构非常简单，易于部署。

　　当用户通过3GPP网络接入IP业务时，移动网络除了提供鉴权和接入认证外，还需要提供接入3GPP网络的隧道管理、基于隧道的计费功能、接入策略控制等功能。这种接入方式下的技术要点是实现用户的统一认证和用户使用移动网络的IP业务。

　　用户如要通过WLAN访问运营商的分组域业务，需要对核心网设备进行升级或改造，通常有TTG和PDG两种建设模式可以实现这一目标。

　　TTG模式是在不改变现有移动网络和WLAN网络架构的前提下，通过引入TTG，使得终端能够通过WLAN接入网、TTG和GGSN访问数据业务。TTG的功能，包括TTG到GGSN之间的GTP隧道管理功能、W-APN解析、提供位置信息、支持漫游限制、NSAPI分配等。

　　PDG模式则是把TTG功能加上GGSN原有功能和增强功能，共同完成PDG的功能。相比TTG模式，PDG能够直接分流WLAN业务，减少了对现有移动分组域的影响。但是PDG功能实现复杂，需要和现网的计费设备进行集成，实现起来比较困难些。
