手机PIFA天线的理论分析

　　手机天线常用三种：

　　1：螺旋天线，以前常用，突出一个头的外置，现在很少见。

　　2：PIFA天线，最常用的主流天线，NOKIA等常用

　　3：单极性天线，主要在MOTO V3、V6上使用

　　本文主要讲解第二种类型，PIFA天线。

　　PIFA天线，大家首先碰到的第一个问题就是，馈点2与地馈点怎么是短路的，注意看下图，2，3脚是短路的。

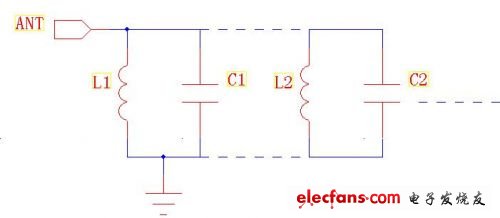

　　在很多人脑子中，螺旋天线和单极性天线比较好理解，就是1/4波长原理，其中一个馈点就是螺旋或者单杆，另外一极就是地了，他们的场结构非常简单，如下图，就是，可以简单等效为一个LC谐振回路，其中C特别小，一个一个的谐振回路耦合上去，最后电磁场释放到外部。
