电子标签射频接口电路的总体设计

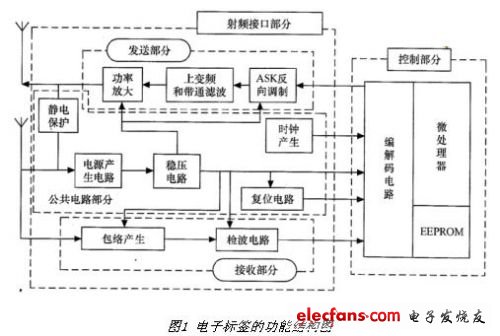

　　按照915MHz RFID电子标签的要求，设计电子标签整体电路如下。它主要由射频接口部分和控制部分组成，射频接口部分是研究的重点，具体设计如图1所示。

　　对于电子标签，射频接口部分起着至关重要的作用。非接触式电子标签能量和数据的无线传输都是由这部分电路来完成的。所以射频接口部分是非接触式电子标签区别于接触式电子标签的技术本质所在。如图 1所示，射频接口部分主要由接收部分、发送部分和公共电路部分组成。

　　（1）接收部分

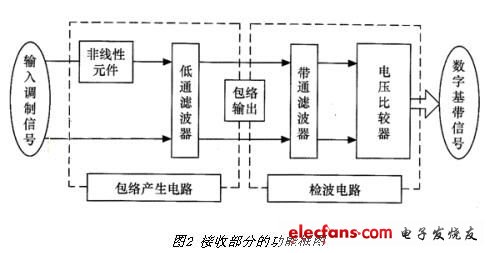

　　接收部分主要的功能是将天线上接收到的ASk幅度调制信号进行解调，恢复出数字基带信号，再送到控制部分进行解码处理。接收部分主要由包络产生电路和检波电路组成。功能框图如图2所示。

　　①包络产生电路

　　包络产生电路的主要功能是对高频信号进行包络检波，把信号从频带搬移到基带，提取出ASk调制信号包 络。

　　包络产生电路主要由非线性元件和低通滤波器组成。

　　②检波电路

　　检波电路主要由带通滤波器和电压比较器组成。

　　经过包络检波后，信号一般还会存在高频成分，所以还需进行带通滤波，把载波彻底滤除，使信号曲线变得“光滑”，然后把滤波后的信号通过电压比较器，从而恢复原来的数字信号，这就是检波电路的功能 。

　　（2）发送部分

　　发送部分的主要功能是将控制部分处理好的数字编码信号进行ASk幅度调制，进行放大后，送到天线端发给读写器。它主要由ASk调制电路和放大器组成，发送部分的功能结构如图3所示。
