基于SIM300的智能家居防盗系统的设计

　　0 前言

　　随着经济的发展，人们对防盗、防劫、防火安保设备的需求量日益增长，报警系统也从原来的简单化、局部化向智能化、集成化发展。本文设计的智能家居防盗系统采用STC12C系列高速1T单片机作为整个系统的控制核心，负责对家居内的各个智能防盗模块进行控制管理，若出现异常物体或者人员侵入，在启动高强度声音报警的同时，还可控制本系统中的GPRS模块SIM300自动拨打设定的电话或者发短信，实现系统的智能远程报警。同时远程控制者还可以通过拨打电话或者短信方式实现对系统的远程控制，对受控区域的电源或者其他装置进行控制管理，从而保护个人的家居财产安全。

　　1 系统原理分析

　　系统由单片机主控单元、智能防盗监控单元、无线数据通信单元和SIM300远程报警监控等四个模块构成。由高速1T单片机加上内置的硬件看门狗组成的控制核心，负责整个系统的子系统数据通信，信息辨别处理，GPRS通信模块的数据链接，家居防盗执行电路等；智能防盗监控单元，由热释电红外探测模块，门窗红外对射式传感器，振动传感器三种防盗报警单元构成，可以对门窗意外被闯入，夜间盗贼入室，必要家居的微振动等情况进行监控，实现系统的全方位智能化；无线数据通信单元用作智能防盗模块与主系统之间的数据通信，无线通信方式使该系统使用更加方便；SIM300 GPRS通信模块用作系统的远程报警和远程控制，防盗系统若出现报警，在启动相应家居内声光报警的同时，还可以自动拨打或发信息给设定的手机，使用户及时了解家居内的情况，并可通过特定信息远程控制本系统，以作相应的后继处理。系统外置一块12864的LCD显示屏用作系统工作状态的信息显示。

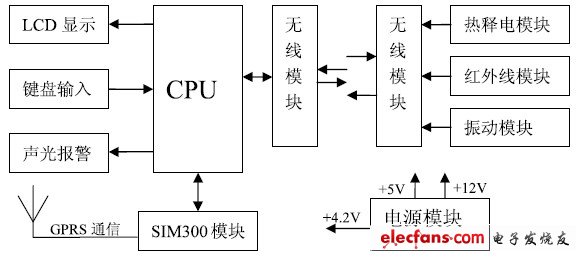

　　图1 系统整体框图

　　2 系统硬件分析

　　2.1 GPRS通信模块

　　本设计中GPRS通信模块采用的是SIMCOM公司生产的一款三频段GSM/GPRS模块SIM300，适合于开发一些GSM/GPRS的无线应用产品，如移动电话，无线MODEM卡，无线POS机，无线抄表系统以及无线数据传输业务，应用范围十分广泛。

　　SIM300模块具有一套标准的AT命令集，包括一般命令、呼叫控制命令、网络服务相关命令、电话本命令、短消息命令、GPRS命令等。本系统中与GPRS模块的通信是通过串口连接，通过处理相应的AT命令，来实现系统与模块的数据通信。

　　本系统中，我们专门设计了SIM300模块的相应接口板电路，该电路板主要包含SIM300必要的外围电路 ， 4.2V电压供给电 路 ， SIM卡座以及RS232串口电平转换电路等。该模块的功能是通过天线接收手机发过来的信息，并且通过串口与系统主控CPU通信，判断是否有读短信的AT命令，等单片机读短信成功，由系统主控CPU对信息进行分析后，做出相应的处理。同样，当防盗系统发出报警信号时，由主控CPU发出报警信息（电话或短信），控制SIM300模块实现相应的信息发送。

　　图2SIM300外围接口部分电路
